Ya tengo aquí otro: X68000 Pro. Seguiré mi proceso de desmontaje, limpieza y arreglos a tiempo real por así decirlo.
Vamos al lio:

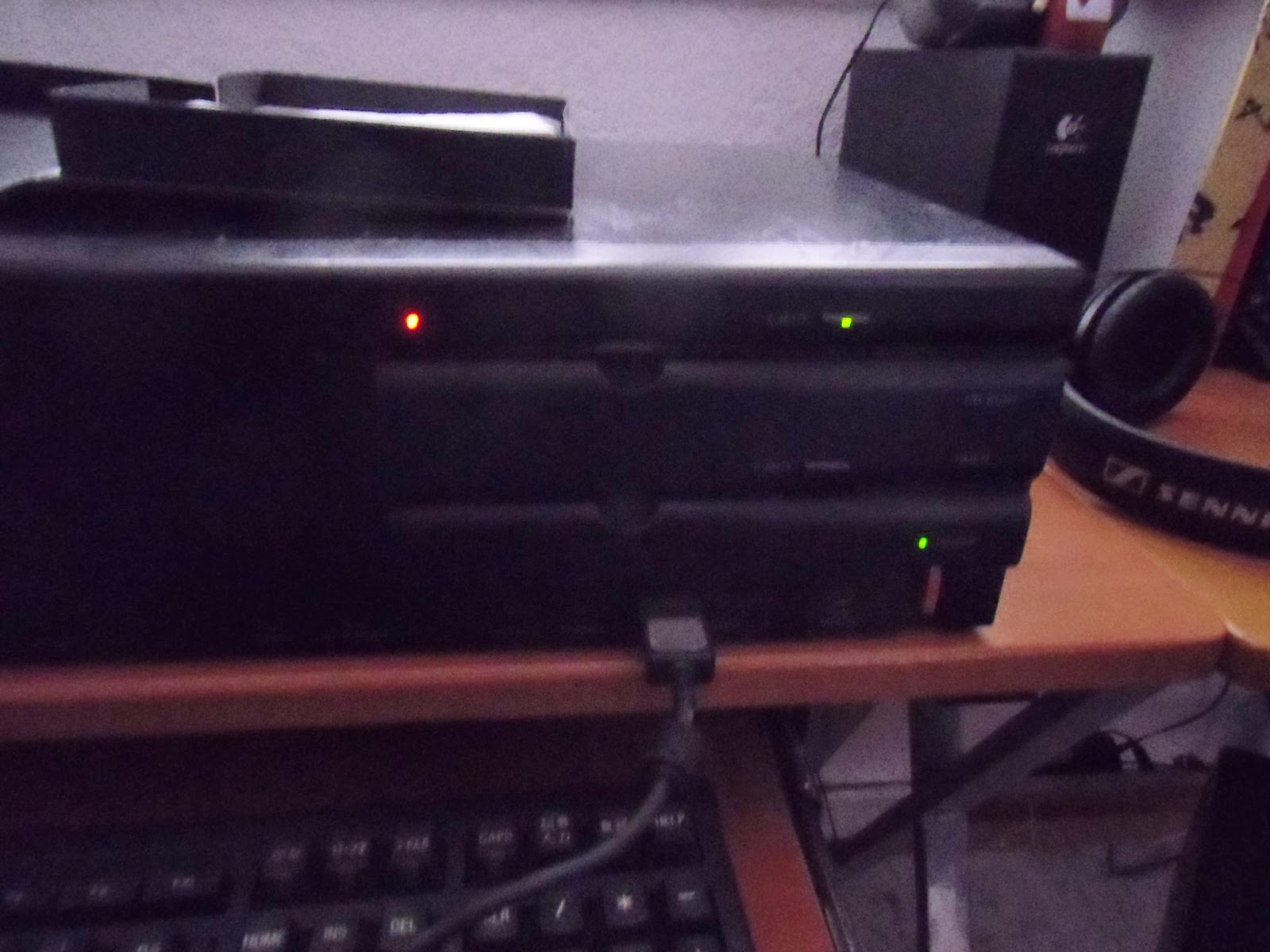

Funcionamiento perfecto nada más llegar. No hace cosas raras, funcionan todas las salidas, entradas, volumen y altavoz. Las disqueteras tienen un sonido perfecto y funcionan, también perfectas.
Cargando Human 3.0 y visitando la opción switch, para comprobar que funciona bien el mecanismo, de expulsión automática de discos.
Aquí ya preparando el quirófano, con luz de cara.
Con un buen lijado y una capa de pintura negra quedaría nuevo, pero lo importante está dentro.
El único punto dañado de la tapa es una esquina, pero no supone ningún daño interno.
Realmente no parece el mismo ordenador, pero lo es.
No hay óxido, está muy limpio y es fácil deducir que ha estado dando vueltas dentro de armarios, pero sin humedades.
Como se ve, uno de los problemas de la plancha trasera es que no se pasaron las guías de la fuente por el travesaño, lo cual deformaba la plancha trasera.
Realmente tiene una pinta excelente.
Vamos a pelearnos con la trasera, el contra luz hace que parezca mucho peor de lo que es.
Aquí ya la tenemos fuera.
Aquí es sorprendente lo bien que se ve. Un X68000 de torre si por fuera está mal, por dentro está peor. En los Pro todo esta mejor protegido y resguardado que en los modelos torre.
Ya enderezada y limpiada. Luego una vez bien montada, recuperara su forma perfectamente
Sacamos los 4 puertos de expansión.
Una buena limpieza.
No creo que nunca se usara, está totalmente nueva.
Las placas y disqueteras tienen una pinta excelente: la placa tiene un condensador sustituido de la salida de vídeo, todo perfecto.
Tapa frontal fuera, para ver si hay daños internos. Casi perfecta, no hay ningún soporte ni patilla rotas. Pelusilla y poco más.
Limpia y lista para volver a montar.

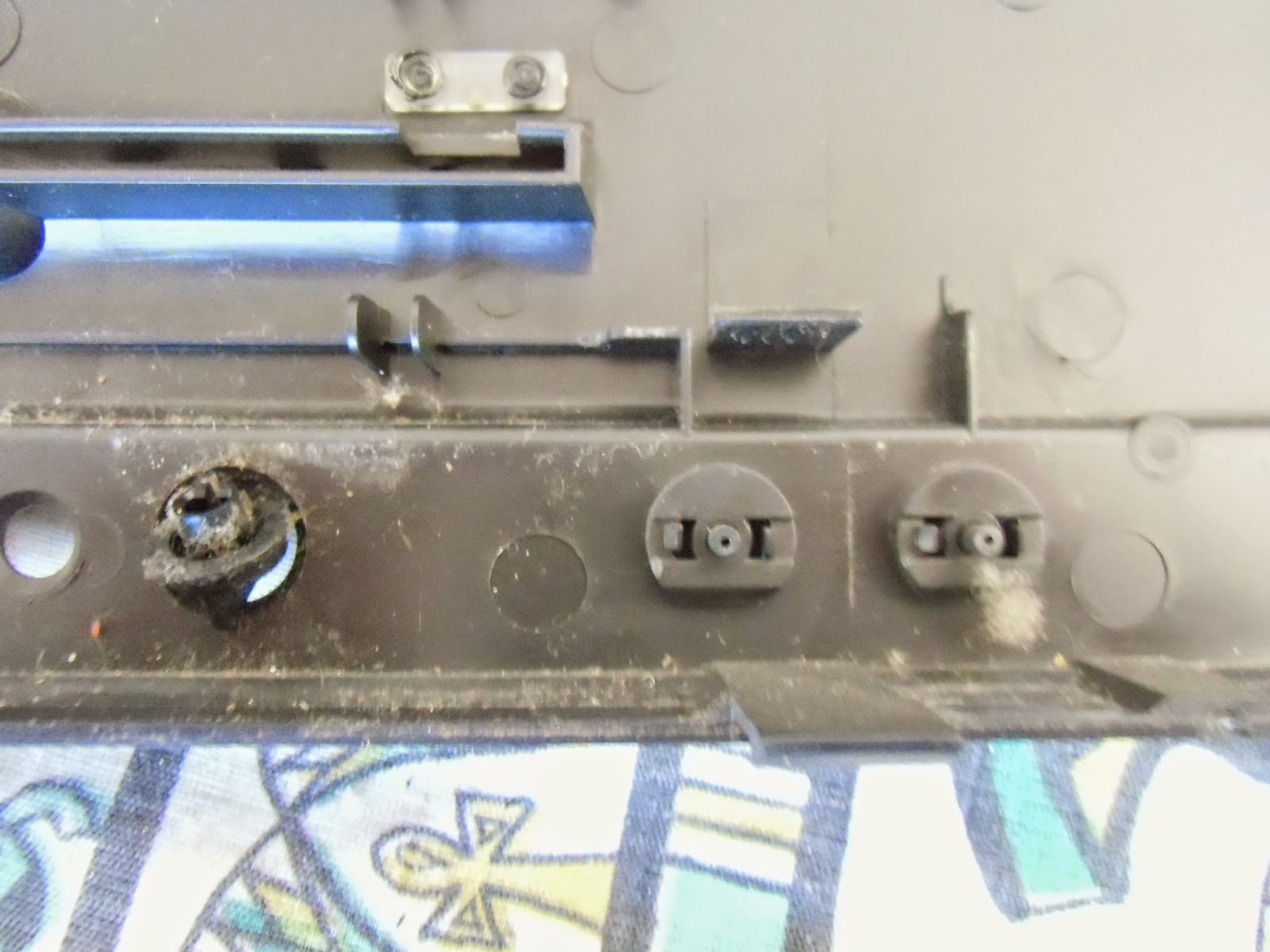

Esto es el casi, es mínimo. Un poco de termocola en la esquina para que no se abra más y el frontal ya lo tenemos listo.
Ya tenemos acceso al frontal y por lo tanto los dos tornillos de las disqueteras fuera.
Cinta lateral fuera, conectores traseros fuera.
Y hacia arriba.
Las disqueteras están en un estado perfecto. Sin el mínimo rastro de corrosión, alguna pelusilla. Poner grasa de litio y ya lo tenemos.
Aprovecho para cambiar el orden. Casi todo el trabajo lo hacen las de arriba, y las de abajo apenas se usan, con este cambio se nivela el uso.
No muestran el mínimo signo de desgaste.
La calidad de todos los engranajes es muy buena, ni rastro de dientes rotos.
Y dejo para el final el trabajo más largo.

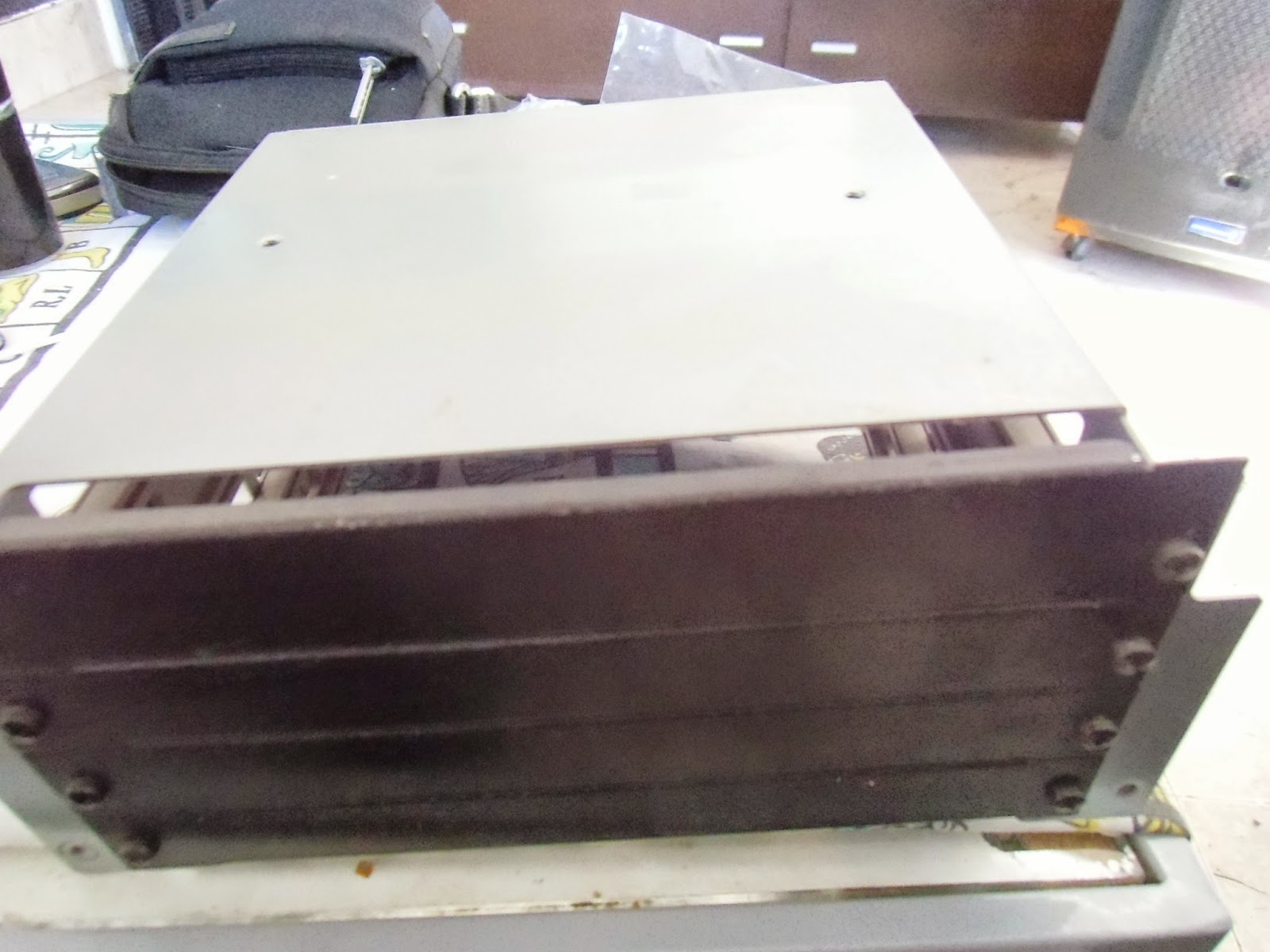

Fuente de alimentación.
Dentro de los X68000 las disqueteras de los Pro son las más duras. Con las fuentes de alimentación pasa lo mismo.
Ventilador sucio, solo polvo. Son como un juego de Lego estas fuentes.
Primera imagen y no se ve mal, bastante limpia, las he visto mucho peor.

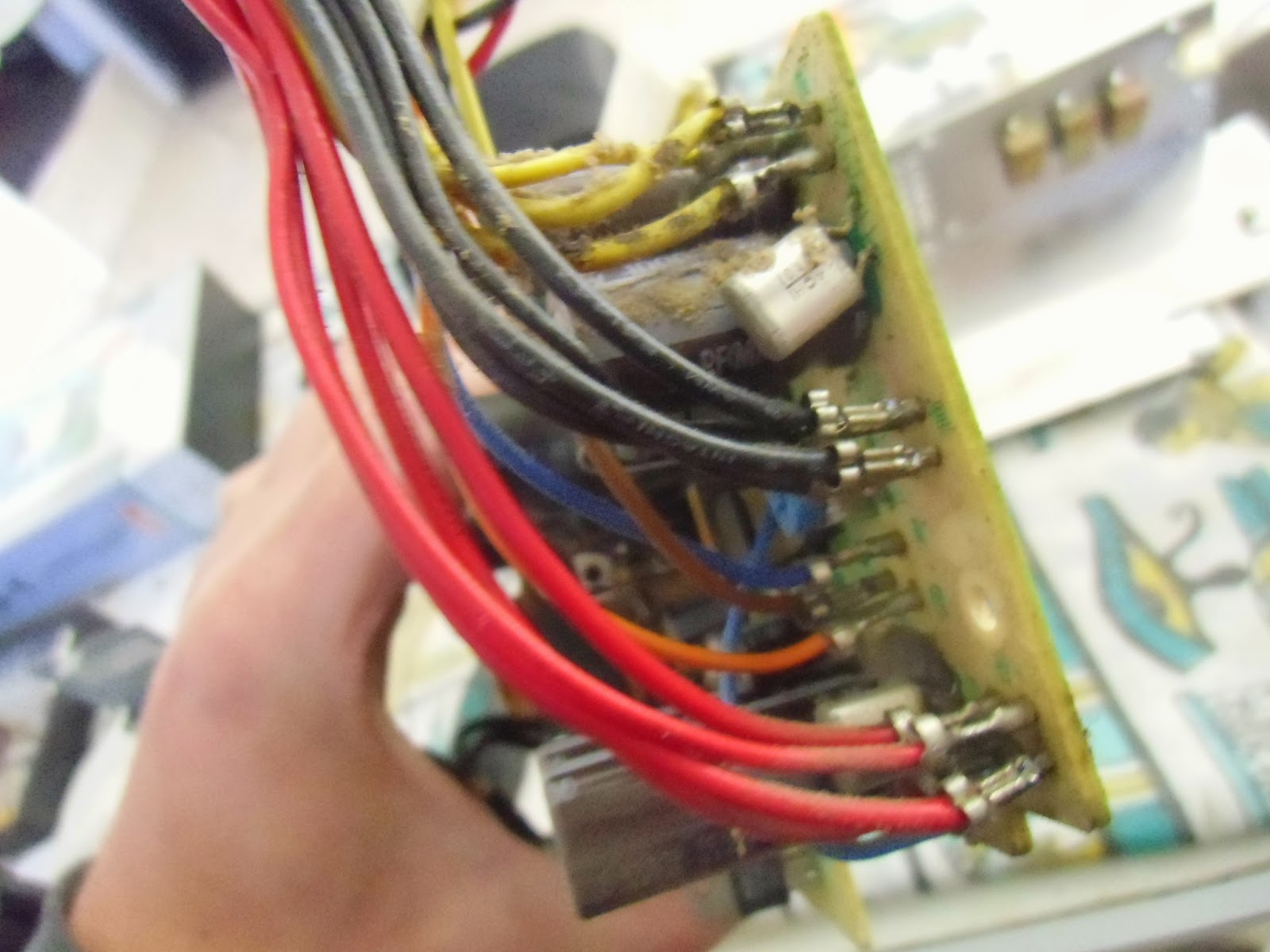

Todas las placas fuera.
Polvo pelusilla: esta fuente ha sido reparada ya, pero tiene buena pinta.

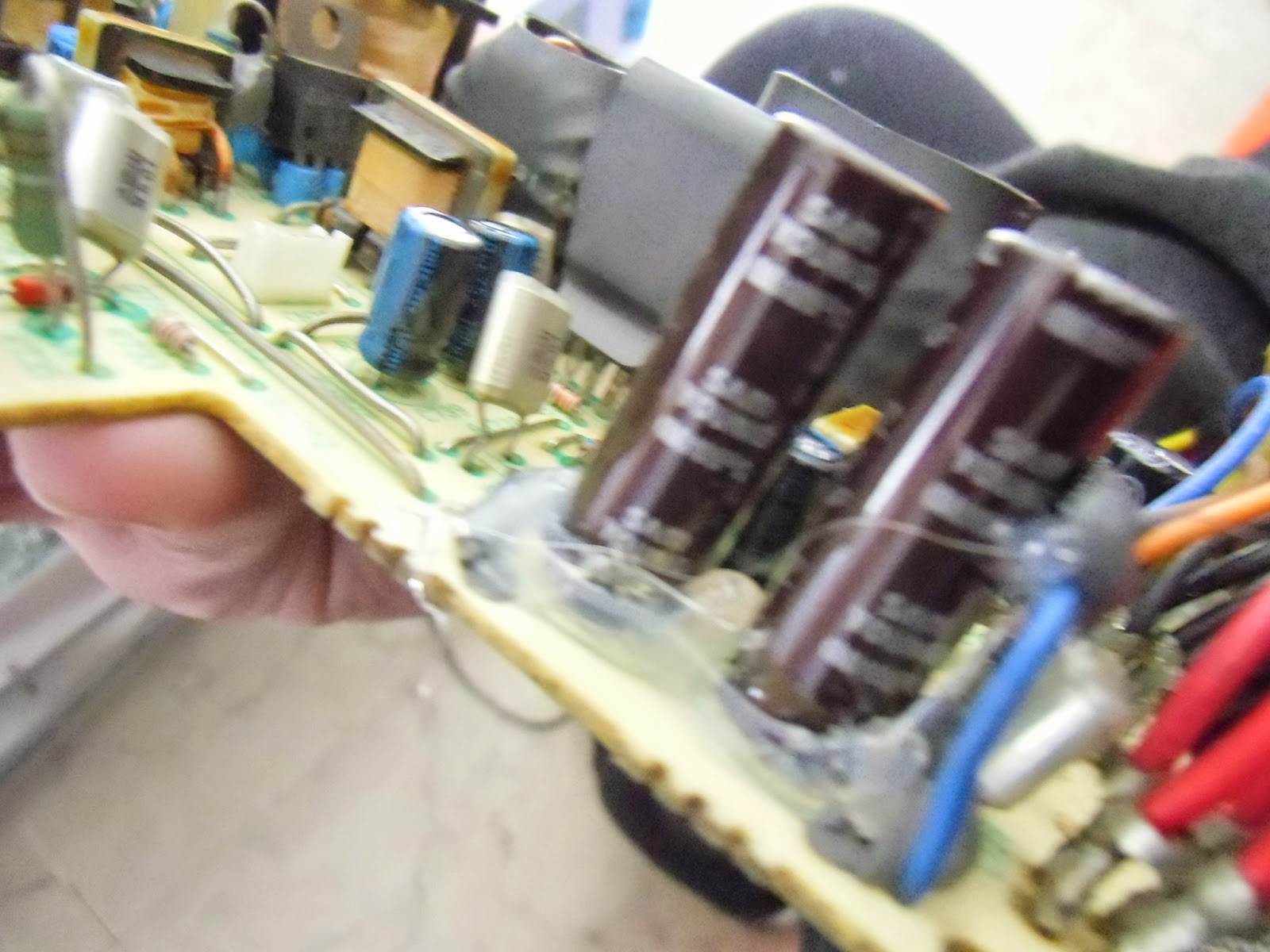

Como ya iba a cambiarlos sin importar la pinta, pues vamos a ello, y me encuentro esto.
Ha estado funcionando perfecta con cuatro condensadores inflados, y uno de ellos de mucha capacidad. Eso es malo porque sobrecarga a otros condensadores.
Bueno pues sustituimos todos, sin excepción.
Estas fotos muestran unas cuantas horas de trabajo y limpieza con líquido especial de todos los componentes y placa.
Aquí los viejos
He sacado el ácido de las bobinas, lo que he podido.
Y aquí ya está todo en su sitio.
Lo siguiente será la placa base.
