lunes, 7 de diciembre de 2015

Nec Pc-9821 Ce2 Model s2

Pc-9821 CE model S2

Estéticamente este modelo es un 98%  idéntico al 9821Ce model 1 S2 de la entrada anterior. Incluso muchos componentes son los mismos, como las disqueteras.

Un consejo: si vais a buscar un PC98, a diferencia de Towns o X68000,  es muy importante lo que viene después del modelo (CE en este caso). Porque dentro del mismo modelo hay versiones con diferencias enormes y muy  importantes.

Por poneros un ejemplo con estos dos modelos que tengo:

PC-9821 model 1 s2: ya lo conocéis, i386sx 20 mhz, 3´6 de ram Hdd 40mb.

Veamos la otra versión: PC-9821 model 1 S1, i386 20mhz, 1´6 mb de Ram, sin Hdd. No sólo sin Hdd, sino que también le falta el adaptador para ponerlo.

Con esa Ram para jugar no vale y tendrás que buscas una ampliación, además las memorias internas de los modelos 9821 model 1 son muy difíciles de conseguir. Curiosamente son los únicos modelos de PC9821 con un i386, solo hay un modelo con Cpu i386 y únicamente con estas dos versiones.

Ahora miraremos las diferencias.

Pc-9821 ce model s2: i486 25 mhz, 5`6mb de Ram, 170mb hdd.

Y el mismo modelo, pero el s1.
Pc-9821 ce model S1:  i486 25mhz, 1´6mb de Ram, sin Hdd y sin el adaptador para éste.

Lo malo de estos dos modelos es que solo tienes dos puertos traseros. Si los quieres ampliar de memoria por detrás te queda solo uno libre y hay muchas placas Cbus, que así se llaman las bahías traseras, que son necesarias.

Por lo tanto antes de comprar os debéis asegurar al 100% que hemos escogido el  modelo adecuado. Es importante, sobre todo si lo vamos a usar para jugar. También tengo que decir que en estos dos el lector de CDrom es de simple velocidad.

He pillado otro PC-9821 más concretamente un 9821 CX2/S3. Aunque realmente las diferencias estéticas con mis otros dos modelos son pocas, cambia toda la estructura interna de manera muy importante.

No solo eso: el conector de teclado y mouse está detrás, es un i486 33mhz, con 5`6 mb de Ram. El conector del mouse es redondo, no el típico Db9 tipo Megadrive. Tiene 3 slots traseros de ampliación; el adaptador del Hdd no está debajo de las disqueteras sino que está debajo del CDrom.  El lector de Cd es 2x.




Como se ve, modelos estéticamente muy parecidos incluso iguales pueden tener diferencias enormes. Mucho cuidado con eso!

Vamos ya con el modelo que nos ocupa:

Pc-9821 CE2 model S2, como es muy parecido,
 -estéticamente- al anterior, iré más directo.

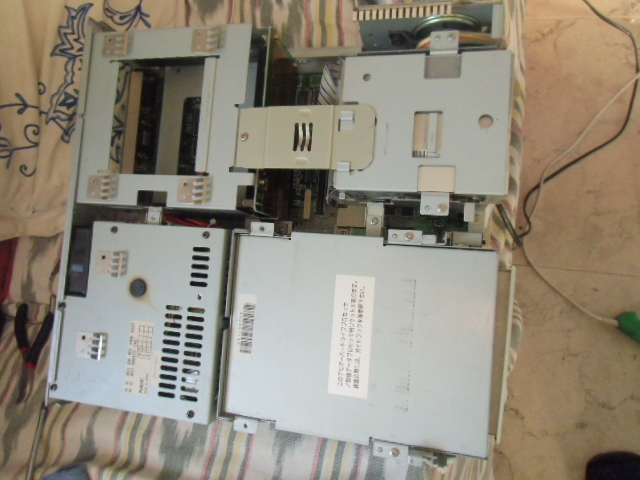

Sin la carcasa frontal, ni superior.

Idéntico al otro, de momento, mismo modelo y referencia que el model 1 en disqueteras, CDrom y fuente de alimentación.

El slot doble de ampliación, con una placa de sonido 86 con port de mando.
Idéntica a la del otro modelo, pero el conector que la une a la placa base es más pequeño


Disqueteras, idénticas al model 1 en todo, pero el cable que las conecta al chasis es distinto y más pequeño.
El soporte para poner un Hdd idéntico y el conector el mismo que el del model 1 (menos mal).


Ya lo tengo con un Ide-Compac Flash y funcionando perfecto. Aquí se ve el conector que va a la placa base, que es diferente al del model 1, solo en forma, el pinout es el mismo. Curiosamente adoptaron en todos los conectores formas Scsi, cuando son todos ide.

Placa trasera.

Los conectores traseros están en distinta posición, la salida de monitor en este es el primer conector, en el model 1 el tercero.

La fuente de alimentación la misma que en el model 1. 100% intercambiable y compatible entre los dos modelos.

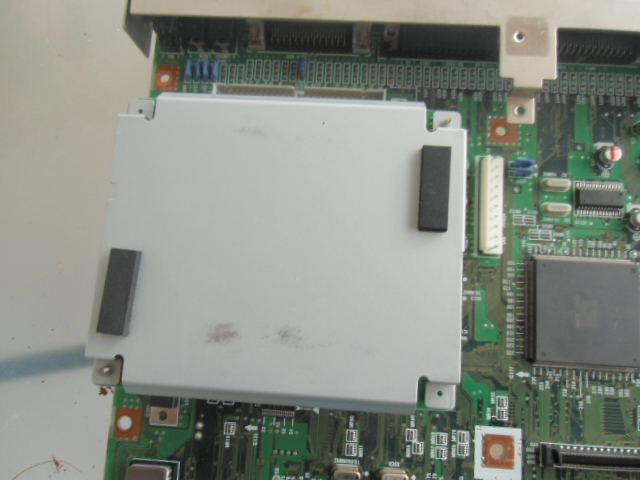

Debajo de la fuente tenemos también una placa extraíble, en este caso con una carcasa metálica encima que no tenia el model 1.

Todos estos condensadores se tendrán que cambiar de aquí poco, de momento no hay el menor rastro de mal funcionamiento.


Al lado de esta placa hay un conector con una faja que viene del CDrom y que pasa por encima de ella. En el model 1 esto no es así: en el model 1 debajo del CDrom está el conector  sin ninguna faja, parecido a lo de las disqueteras.

Aquí se conecta el CDrom, que va en una caja similar a los actuales

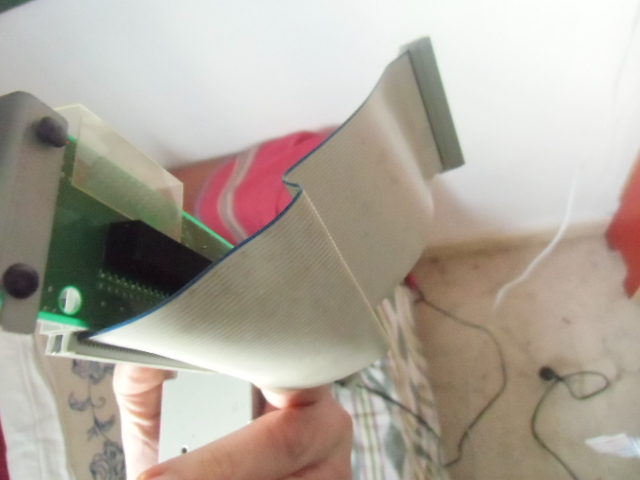

La faja y conector.

EL conector del CDrom es el largo de la parte superior.



Esto es la caja del CDrom.
Todo el mecanismo de bandeja y láser,  se conecta por una faja a su placa (el conector blanco que hay por el centro), y por la parte de abajo sale el conector que conecta a carcasa de donde sale la faja.

Aquí todo el mecanismo de lente y bandeja, sumamente estándar y facial de conseguir, tanto lente como el mecanismo en si mismo, ya tengo dos en camino.

Aquí tenemos la placa base pelada, curiosamente también con un Socket extraíble al lado del i486, (el azul) para Intel Overdrive. Una Cpu-Coprocesador que servía para duplicar la velocidad de los 486, Sx.


La Cpu Overdrive para mi ordenador solo sirve la odp486sx25, y duplica la velocidad del ordenador de 25 a 50mhz. Realmente por lo visto sustituye o transforma el 486sx en un 486 dx2.

Ya he conseguido uno de estos Overdrive, veremos cómo funciona en juegos.
Por curiosidad estos son todos los modelos que llevan los Overdrive en los PC98.


Para modelos 486 sx 20 mhz ODP486SX20 (velocidad final del ordenador 40MHz: PC-9801FA/BXPC-H98model80/U80対応。ただし BX以外は 32MHz動作)

Para modelos 486 sx 25 mhz ODP486SX25 (velocidad final del ordenador50MHz: PC-9801BX2PC-9821Ae/Be/CePC-H98model90/U90PC-486GF/GR/P/GR+/SE対応)

Para modelos 486 sx 33 mhz ODP486SX33 (66MHz: PC-9801BS2PC-9821As2/Bs/TsPC-486SR対応)

Para modelos 486 dx 33mhz ODP486DX33 (66MHz: PC-9821As対応)



La placa por arriba y abajo sin nada de ácido,  ni polvo.

Esta es la placa de sonido X86, pero yo la quiero por el puerto del mando.






viernes, 27 de noviembre de 2015

Nec Pc-9821 Ce Model1 S2


Este modelo en concreto es un PC9821 model 1 S2 y puesto a la venta en Japón en noviembre de 1992. Básicamente es un 386sx a 20 Mhz.


Aunque sea bastante compacto, pesa más que un X68000 pro, unos 2 kilos más.
Estos ordenadores están realmente muy bien diseñados, y este modelo al menos transmite una calidad que no tienen, por ejemplo los Towns.

Lo bueno de los PC9821 es que son casi totalmente compatibles con los juegos de PC9801, que es realmente donde está el catalogo grande de juegos.

Es muy curioso como los ordenadores de esa época en occidente, se ven cutres, con un follón de cables, mal diseñados, aparte de ser muy incómodos de tocar y  muy aparatosos. Estos PC9821 iban muy por delante en diseño y calidad muchos años respecto a los occidentales. Los PC98 dieron un salto muy grande en todo lo que es fabricación y calidad a partir del 1990-91 con los modelos “21”.
Las fotos que pongo de éste ordenador son sin sacar ni una mota de polvo, es increíble lo nuevo que está!

Lo bueno de los PC9821 respecto a los PC9801 es que todos los conectores internos son Ide, por contra del uso total del Scsi de los PC9801. Lo mejor de este modelo es que lleva el adaptador para disco duro. Hdd que no funciona como es normal, pero con ese adaptador y al ser un Ide estándar 2´5 le puedo meter una Compact Flash o una Sd.


En la parte de arriba van las disqueteras, en la de abajo están las guías para meter el Hdd y el conector que va a la placa.

 Aquí ya colocado.


Para grabar juegos es lo mismo que con un X68000 Compac, sólo que con tipos de archivos distintos. Salvo los que son imágenes para instalar en Hdd.

Los PC98 funcionan a 24khz de refresco de pantalla, hasta cierta época. Por suerte mi LCD del X68000 lo soporta sin problemas.

Vienen sin nada salvo un Basic cutre. Tienes que grabar un disco con el Msdos 6.2 para poder toquetear un poco, es indispensable un Hdd.


Para empezar a desmontarlo no necesitamos sacar ni un tornillo, el frontal se saca solamente apretando las dos pestañas laterales y hacia fuera.


Para sacar la carcasa superior solamente se deben sacar los cuatro tornillos laterales y todos los traseros,  y de la misma forma sacamos la placa trasera.

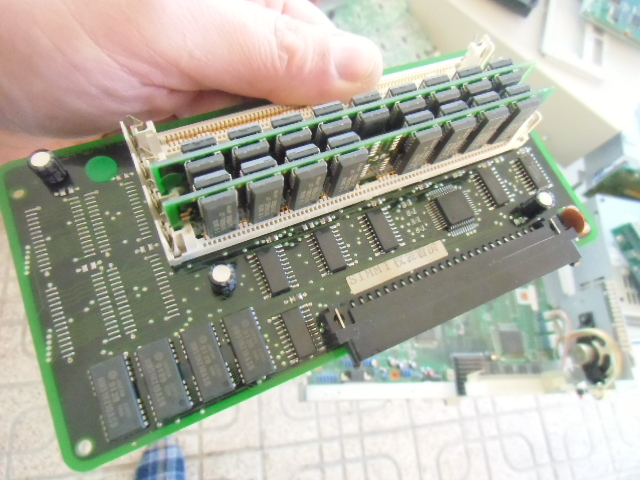

Este lleva una ampliación de 4Mb de Ram en Simm de 72 contactos.



Por orden, primero el modulo de Ram, después el modulo trasero de ampliaciones.
Ya he sacado la tapa del CDrom, por suerte se extrae el mecanismo de manera muy sencilla.


El mecanismo y láser del CDrom.

Y su placa controladora.
Esto ya lo tenia desmontado, lo mejor es sacar toda la caja del CDrom y desmontarlo fuera al final de todo.

Después disqueteras y sacamos la bandeja del Hdd, aunque también podemos sacar la fuente, da igual.

Aquí van las disqueteras y debajo el hdd.


Y ya sacamos el soporte al completo de las disqueteras.


La fuente es una AT y es fácilmente sustituible por una ATX estándar, fuera también.


EL CDrom no funciona, pero el mecanismo de apertura cierre sí. Ya tengo comprado el lector completo, aunque realmente para PC9821 en CDrom hay poca cosa, yo lo quiero por y para el Policenauts.
Sacamos la caja con la placa del CDrom que está conectada a la placa base.


Sacamos la placa que hay debajo de la fuente.

Y ya lo tenemos todo limpio, muy fácil y sencillo.


La placa donde va la pila, está totalmente hecha un asco y sulfatada. Suerte que es extraíble y independiente de la placa base.
Le haré un puente directo y fuera.

Aquí abajo estaba la pila.


Ya podemos sacar la placa. Seis tornillos y hacia atrás y arriba nada raro o extraño al contrario, está reluciente.

La placa sin ni tocarla esta perfecta, algo de polvo pero nada más. Aquí no hay chapuzas de cables y añadidos por todos lados como los Towns, se nota quien era el rey del mercado japonés de ordenadores y de quien era la tecnología y las fabricas de la época.


Ya solo limpiarla un poco, pero está nueva. Éste ordenador ha tenido muy poco uso.

Y hasta aquí este Pc9821.







domingo, 15 de noviembre de 2015

X68000 XVI Compac, despiece, reparación y restauración

Dos días de trabajo ni más ni menos, pero estoy contento.

Los XVI y los X68030 son modelos que solo debemos comprarlos funcionando, a no ser que sepas tocarlos y los conozcas bien. En ese caso son muy recuperables, en parte.

Todos los modelos anteriores a estos si se te gasta la pila puede corromper el sistema de arranque del  ordenador. Entonces veremos el famoso mensaje de error, que pone algo así como "imposible iniciar haga un reset en el ordenador". Eso es consecuencia de la Sram dañada o corrupta. Esto tiene una solución sencilla: borrar la Sram y volverla a grabar con el C-Compiler, cosa que tardas un minuto en hacer.




Vamos al trasto: primero desmontamos la base que son las dos patas sacando  los 4 tornillos.
Una vez sacadas las dos patas de semicírculo, tenemos un tornillo largo que aguanta la base, la desplazamos y sacamos.
Realmente con sacar el tornillo y deslizar no hace falta sacar las patas, pero ya que estamos en faena...
Serán los últimos tornillos que sacaremos.

Después lo suyo es sacar el frontal o los laterales, el frontal tiene muy mala hostia y es más fácil sacar los laterales. Alguna pestaña de plástico se partirá, tranquilos es normal.
Aprovecharemos después para lavarlas bien con agua y  jabón.

En el lado accesible encontramos una plancha de metal muy fácil de sacar, que podemos tirar a la basura directamente.

Y debajo tenemos esto: salida Scsi, módulos ampliación, fuente y disqueteras. Como se ve todo bastante limpio y buen estado.
La fuente enciende perfectamente pero el ordenador no hace nada de nada.

Vamos sacándolo todo con cuidado uno a uno, esta todo sujeto por grapas de plástico. Un síntoma que el ordenador ha estado bien guardado es que no se partan con facilidad esas grapas y permita el plástico cierta flexibilidad.
Y mucho cuidado con las fajas a la mínima se rompen.



Disqueteras fuera, funcionaban las dos pero una se rompió al cabo de poco tiempo.

Fuente y ampliación faltan por sacar.

Fuente fuera, apretar patillas y sacar en ángulo.

La fuente.

Y aquí con la mierda de frontal que tiene una pestaña arriba en el otro lado, la cual tuve que partir porque no había manera de que me dejara sacarlo.

Ya fuera frontal y la parte trasera se pueda sacar después de sacar los laterales.

El plástico superior hacia detrás y fuera. Básicamente tenemos una caja interior compacta con todo y cinco piezas exteriores que la recubren, pero con diseño de montaje horrible pero barato y original.


Por el otro lado tenemos la placa base con otro recubrimiento de metal pero que esta vez ocupa cuatro lados de la caja interna. Si ponemos el ordenador de pie, esa lámina de metal lo cubre todo menos el frontal y la parte de la disqueteras fuente , también va fuera como la otra.


Con esa plancha metálica fuera ya tenemos la placa base, y en la punta de abajo una plaquita con el puerto de pad, teclado y ratón.
La verdad es que esto está muy bien diseñado se aguanta por unas patillas toda la placa, la sacas tirando de las patillas de la zona trasera mientras tiras la placa hacia arriba y luego hacia atrás. Muy fácil, aquí vemos un plástico de protección, que este sí conservaremos


El armazón de la caja interna ya vacío sin nada. Aquí encima está la placa base mirando hacia abajo. El armazón interno lo conservo, tiene un par de puntos de presión que pudieran ser masa..


Aquí tenemos la placa interna: sin tonterías, a sustituir del primer al ultimo condensador, todos están fatal. Es bastante mas sencillo que en los X30 tienes más altura y espacio aquí y hay bastantes menos. Y eso que este ordenador ha tenido una buena vida, sitio seco y sin humedades. Un Compac en un mal sitio es basura irrecuperable.


La fuente está perfecta y funciona muy bien. La guardaré para el amigo al que le vendí el otro Compac que comenté. Si se rompe ya tiene otra.

Y aquí ya tenemos el ordenador montado.
Le he puesto una Atx de PC externa. La Compac Flash de momento va por fuera.

El sonido funciona impecable. Desde la Aztecmonster funciona todo perfecto. Una disquetera rota y que no es capaz de arrancar con discos son los únicos fallos.


Me falta solo comprar un alargo para que salga el conector de la Atx por fuera.

Han sido dos días peleándome con él, pero ya tengo un Compac con la Aztecmonster funcionando perfecto, con los fallos que ya he dicho antes, pero que al usar la Aztecmonster,  parece como si no estuvieran. En otro tiempo este Compac estaría muerto y sería totalmente inútil, gracias a la Aztecmonster ahora mismo totalmente funcional.

Lo más bien hecho es la caja interna: realmente  bien diseñada sin un solo tornillo, y muy cómodo tanto poner como quitar cosas. Lo peor: la carcasa externa que es una auténtica porquería para desmontar y montar, y ni hablar de las protecciones metálicas.

Los condensadores estaban todos desintegrados, por suerte sin chorreos de ácido, y eso que este ordenador estaba muy nuevo por dentro.
