miércoles, 31 de agosto de 2016

Pc-9821 Ap/u2

Estreno serie y estilo de PC-9821. Modelo  con cosas muy malas y otras buenas.




Esta vez la caja dónde llegó totalmente destrozada, el ordenador por suerte sin daños graves.

Diferencias con modelos "C".

Por ejemplo no todos los 9821 utilizan Ide, ni todos los Pc9821 usan conectores estándar. Gran error por mi parte pero de todo se aprende y como por aquí nadie tiene ni  idea de estos trastos, pues se aprende así, acertando y palmando a partes iguales.

Para entender estos ordenadores sirve de mucho entender a Nec y a la Pc engine.
Los Pc98 reinaban tranquilamente, tanto en lo profesional como en lo doméstico en Japón. Con mas del 65% del mercado informático para ellos, mientras el otro 35% se lo repartían: los Pc/Dos, Towns, X68 y Apple.

Nec evolucionaba día a día, sus procesos de fabricación de componentes y sus fabricas de ensamblaje. Eso se traducía en ordenadores nuevos cada muy pocos meses y en la creación de muchas series distintas, cada una de ellas enfocada a un usuario concreto, tanto profesional como particular.
Y los varios modelos de Pcengine son un reflejo de eso, mejora técnica de componentes y fabricación en cada nueva versión.

Si eres Nintendo y haces una Famicom puedes seguir con un hardware penoso hasta que a la consola  le salgan gusanos. Que es exactamente lo que hizo Nintendo, pero puedes tener el problema que venga alguien y te destroce sacándote los colores, Pc engine en este caso concreto.


Esta seria Ap aparecen en el mercado en 1993 y son cercanos en el tiempo a los modelos Cs, Cs2, Ce2.

Al igual que la saga de Pc9821C, la saga Pc9821A comparte en todos los modelos la misma estructura base. Desde los iniciales hasta el final con los modelos "A" Pentium. Pero también con cambios similares a los modelos "C": por ejemplo este 9821Ap tiene los conectores de teclado y ratón en el frontal, mientras que el 9821As que salió poco después los tiene detrás. El mismo cambio del Model S y el CE.

Solo a nivel de verlo este AP ya tiene una cosa sumamente interesante, tiene un botón físico para subir el rendimiento de high/middle/down, cosa sumamente útil. Ya que entrar en bios para cambiarlo si un juego no va bien no es muy cómodo.


El Cdrom era opcional, al igual que el Hdd. Aquí nos encontramos las primeras sorpresas: el Cdrom es extraíble desde el frontal sin ningún problema.

Tenemos una carcasa y dentro está el Cdrom con conector  especifico para él, lo que llamamos en términos informáticos conector "propietario".

En la placa dónde se conecta el Cd vemos que hay ese conector y  dos más: uno parece Scsi o similar el otro ¿Ide?. Este ordenador usa Scsi y Ide, los dos, creo que para el Cdrom solo Scsi, pero no lo sé seguro.




La otra parte sumamente curiosa es que es capaz de usar un Hdd ultra Scsi y uno Ide, no a la vez, uno u otro.

Por la parte frontal tiene un bahía donde va el adaptador/caja para el Hdd. Vamos, como en los Pc98 portátiles pero en grande. Gran putada, otro conector propietario, sino tienes el adaptador de Hdd estás jodido.
Básicamente como no tengas uno de los adaptadores para conectar el Hdd, no podrás conectarlo.

Aquí va el adaptador para Hdd Ide 3´5.

Aquí con la cajetilla puesta, foto pillada de Internet.


En la parte contraria donde ponemos el Hdd, Ide, tenemos para conectar un ¿Hdd? Scsi, pero hay más.

Detrás no cabe un Hdd de 3´5, como mucho uno de portátil.

Aquí se ve la tapa trasera como queda.


Y aquí con el adaptador o el Hdd Scsi metido.


Para acabar de complicar el tema tenemos la fuente que el on/off no esta integrado en placa como los "C". Aquí tenemos un brazo largo de plástico que aprieta un botón en la fuente, mucho más trabajo para adaptar una fuente.



Se podría pensar: lo otro ya es como los "C", pues ni muchísimo menos, lo último es una gran variación y lo mejor.

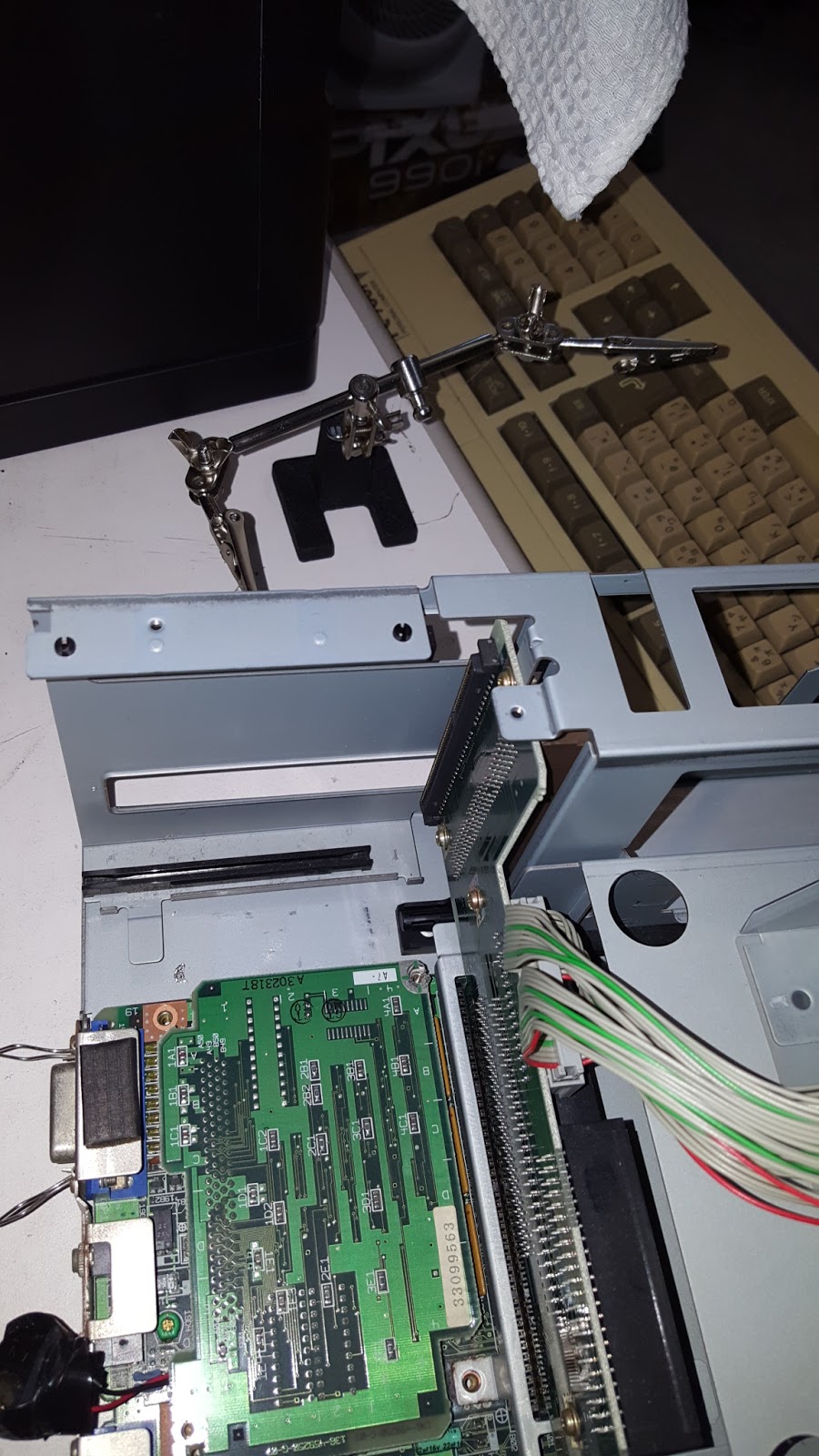

Todo desmontado y la placa base pelada. No veía ni Ram ni Cpu.



En la serie "A":  Ram y Cpu vienen en dos placas independientes. Van colocadas en posición vertical detrás del ordenador, lo más gracioso, es que en la placa de la Cpu mientras sea el mismo Socket puedes meter el procesador que te dé la gana.
Estos ordenadores eran de una gama mucho más alta y más caros que los "C".




Aquí la placa Ram y la Cpu fuera.
En la foto el 5x86 esta mal montado.
Suerte que el ordenador está diseñado de forma parecida a los X68 y es muy difícil romperlos por cortocircuitos.

Aquí con una Cpu Overdrive. Está preparado para usarlas.


El frontal como los modelos "C", también se saca presionando dos pestañas de plástico laterales.

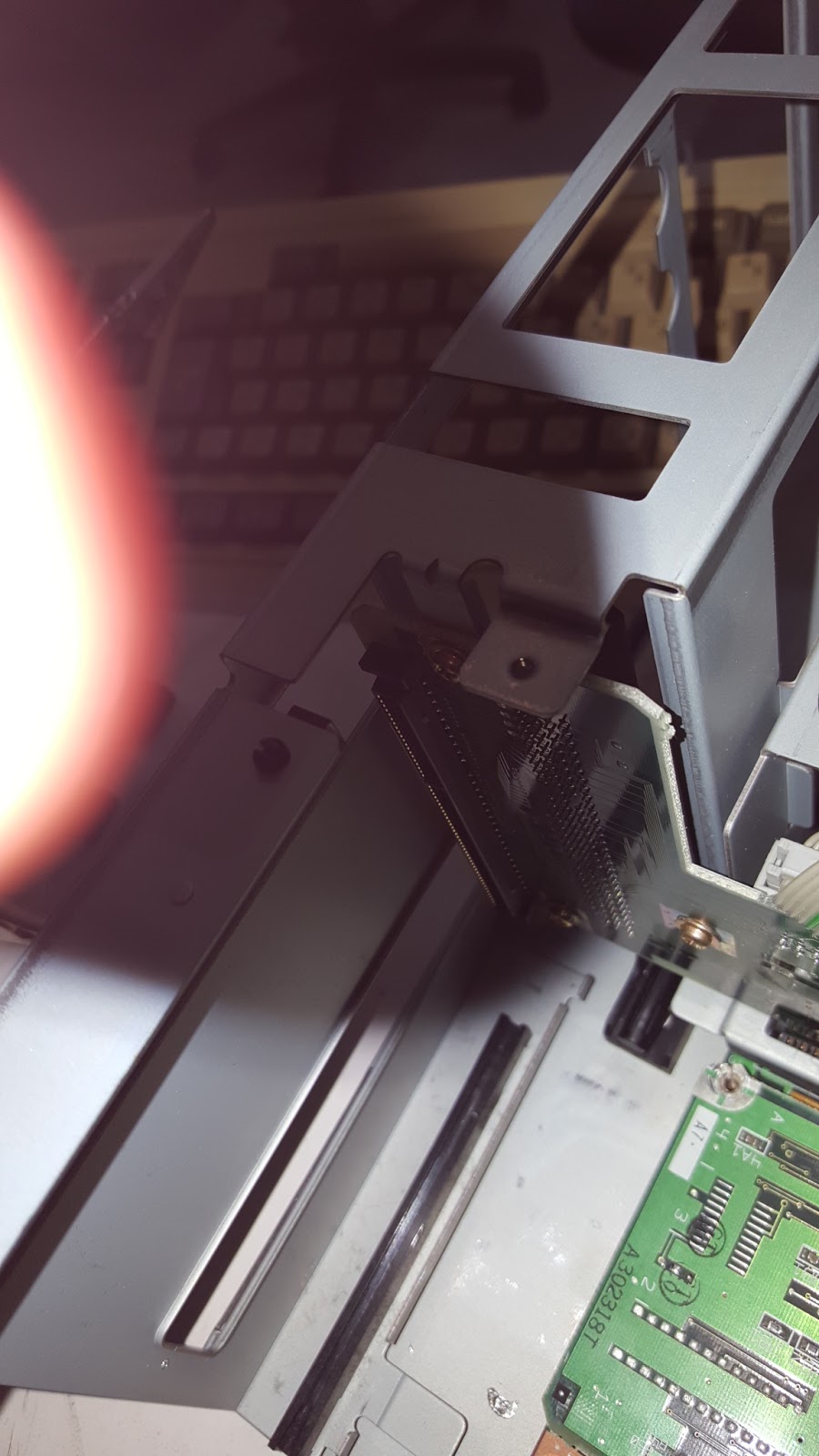

Las dos placas como ya hemos visto, van detrás del altavoz. Dentro de la jaula metálica que tiene unas guías para que entren rectas.



Por suerte/milagro he podido encontrar en Japón un adaptador original para el Hdd Ide (solo he encontrado uno, son baratos pero no se ven fácilmente). Está claro que para el Policenauts y la Pcfxga este ordenador no me vale.



Cambiamos la pila lo primero, sin ella no tenemos posibilidad de guardar la configuración de Bios.



Tenemos cuatro puertos C-bus detrás, ademas de los dos conectores Scsi. Realmente el follón Ide/Scsi de esta máquina es sumamente curioso.


Dentro de poco veréis a su su hermanito, un As2.


lunes, 22 de agosto de 2016

Monitor Sharp CZ-600D completo en caja

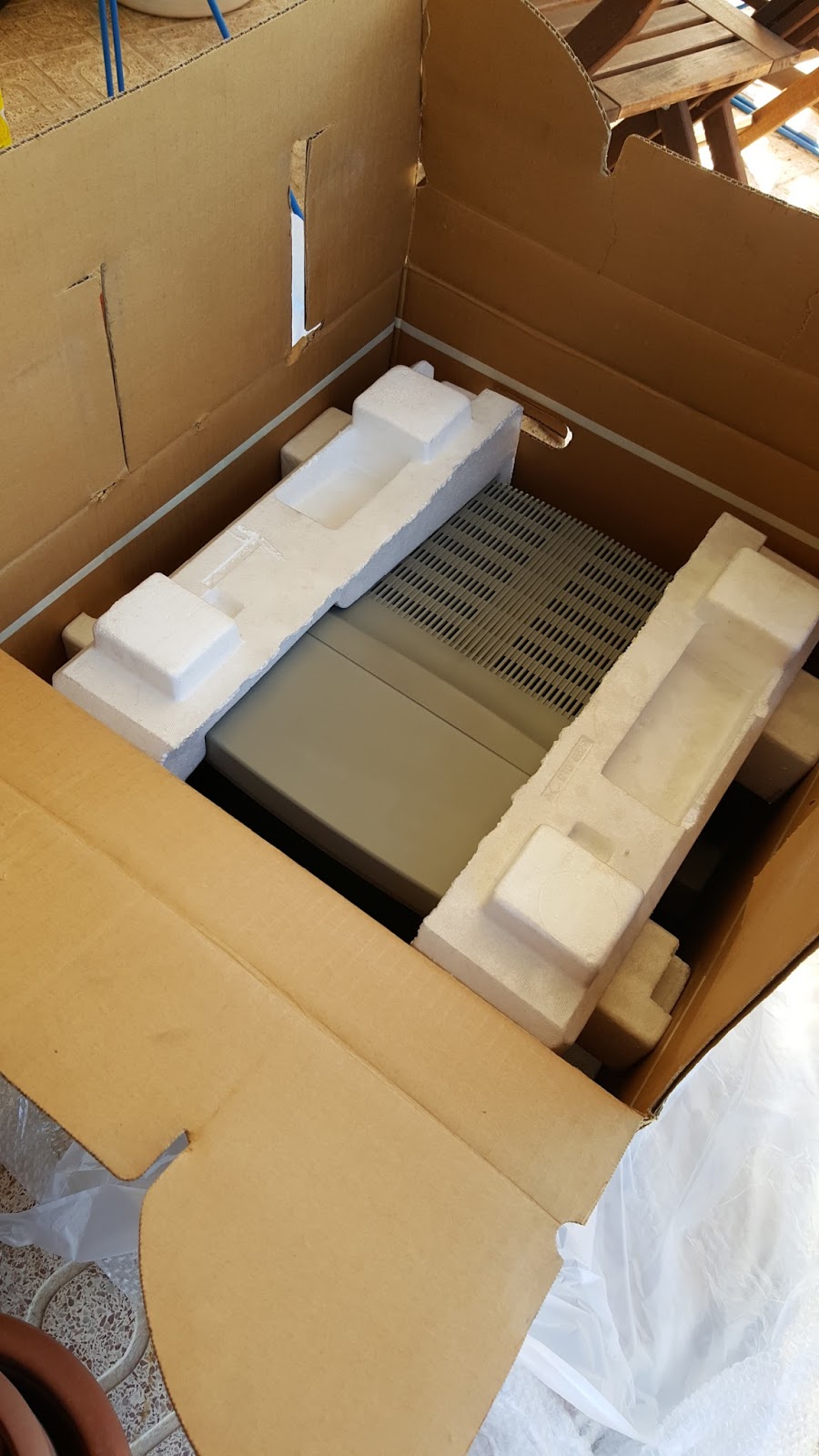

Ha llegado sin un mal golpe marca o daño.








La tapa no está rota, lo normal es que estén reventadas o no estén.



Línea de botones arriba de izquierda a derecha: amplitud vertical independiente en modos, 31/24/15 y Tv, el siguiente botón es brillo desde negro.
Los tres siguientes son control en los modos 31/24/15 y Tv del desplazamiento/centrado de la imagen izquierda/derecha.
Es capaz de modificar de manera manual y independiente la configuración en los tres modos y Tv. Eso es algo único y exclusivo de los monitores originales de X68000.

Después esos cuatro últimos separados de la derecha/arriba son el sintonizador y guardado de canales que además viene con una tapa.


Línea de botones inferiores de izquierda a derecha, esto es para todos los modos.
Conector de auriculares.
Brillo 1.
Refresco de pantalla, por si salta la imagen.
Brillo 2.
Efecto tonel: no sé el nombre técnico, pero por explicarlo rápido todos los Crt tienen un efecto que hace que arriba de la pantalla la imagen se contrae, por el centro se pone correctamente y por abajo se expande. Es muy sutil pero por ejemplo en las tele de Tv de Sony se distingue muy bien con las letras del final de una película. Con esto se puede corregir, generalmente en los menús internos de configuración de fabrica de las TV se puede modificar esta opción, aquí lo tienes a mano.
Brillo 3. La configuración correcta del brillo/balance negros/blancos se consigue ajustando los tres brillos.

De los cuatro siguiente no veo mucha diferencia salvo el tercero que sirve para ajustar el juego si en modo 15 salta la imagen lateralmente. Los otros, parecen tema de balance de negros y brillo.

Los últimos 5, son básicamente, cambiar a diferentes entradas, no es automático: subir bajar canal, poner en canal X68 directo, y subir bajar volumen. El que se ve aparte es una luz de cuando activamos la TV,

Como último, los dos botones al lado de las luces que te dicen en que modo está: el gris modo digital y analógico, para que se vea el X68 debe estar pulsado el botón (analógico) y el botón de on/off.




Veamos algunos juegos como se ven.
Por desgracia es muy difícil con la cámara del móvil  mostrar como se ven de bien los juegos, pero las fotos sirven para hacerse una idea.

Cotton.

Daimakaimura.


Acercándonos mucho podemos ver que la definición es la hostia.

La definición en letras, en el Human.

Illusion City para ver las letras en un juego.



Chuka Taisen

 Final Fight.




Mahou.

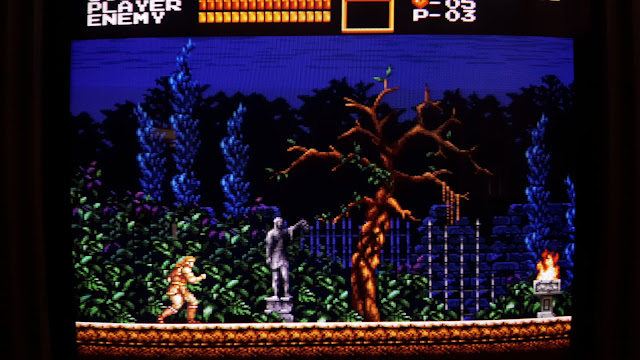

Akumajo Dracula

Recordemos, fotos pilladas desde un móvil.





Super Street Fighter 2.




Sencilla y totalmente impresionante.


De momento le sustituyo la pila, cambiaré condensadores, los de más potencia que son los que dan mas problemas, miraré los potenciómetros que no esté ninguno frito, restañaré soldaduras y veremos.

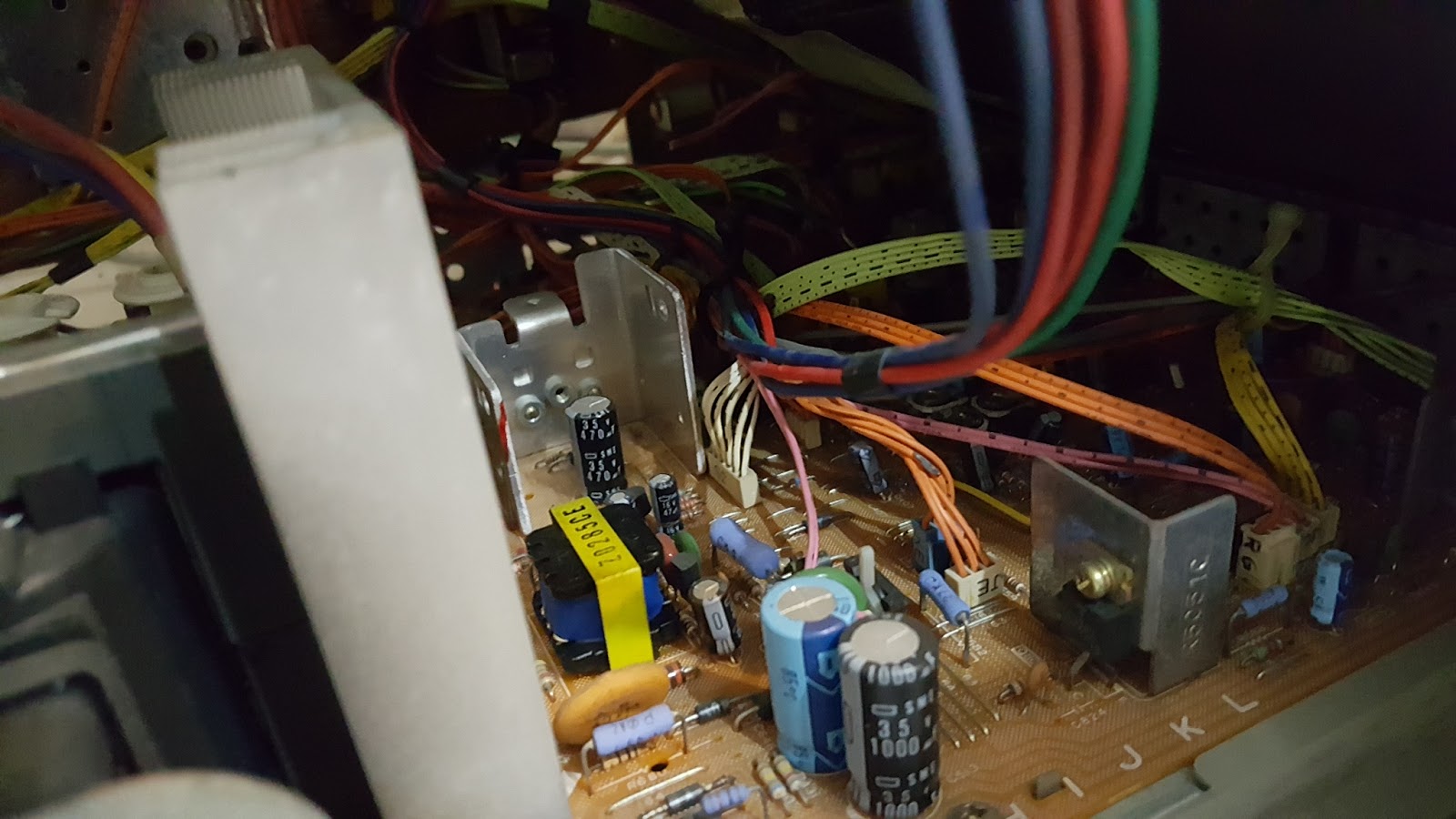

Aquí ya desmontando, no he sacado ni el polvo. Está igual que cuando lo he abierto, solo he puesto pila y cambiado dos condensadores a espera de hacerme una lista y cambiarlos todos.



El estado es brutal, este monitor apenas ha tenido uso.







Repasando soldaduras, por si acaso.


Increíble totalmente como se ve, si tienes oportunidad de pillar uno aunque se te rompa al cabo del tiempo no pierdas la oportunidad. Son todo un espectáculo.
