Edit: al final ha decidido dejar de funcionar en modo
31khz. En fin...
Veremos si al final ha servido tanto trabajo para
algo, como no funcione me iré a dar una vuelta...
Ni más ni menos que 124 condensadores he sustituido.
Muchas horas de trabajo y un infinito cuidado con las polaridades, una cagada
en uno solo y pum! Además me he encontrado unos seis capacitores neutros, como
ya aprendí la lección con el 603 he ido con sumo cuidado, aun así en la tercera
repasada he encontrado uno mal puesto...
Como fotos generales no puse casi ninguna, ahora
pondré el proceso de montaje y rezaré para que no me explote en la cara, cuando
lo enchufe.
Con la pantalla ya colocada en su sitio y las
dos plaquitas en la carcasa puestas, ya podemos meter la placa de abajo, lo
mejor es meterla con la pantalla tocando la mesa, solamente meterlo hasta el
fondo y ya lo tenemos, mucho cuidado con todos los cables y conectores.
También he repasado algunas soldaduras, por si acaso.
La placa de alimentación, ya toda hecha.
Ya se puede montar la carcasa frontal, y trasera.
La trasera es donde va el conector de Tv, que se me
olvido ponerlo, toca después soltar la carcasa y ponerlo en el sitio.
Ya podemos poner en posición normal el monitor y
separamos cada conector y cable. Aquí es todo paciencia nada de prisas y ante
todo asegurar que no la cagas.
Aquí ya puesta: antes de unirla al chasis es mejor
conectar todos los cables, solo tienen una posición y su nombre escrito en placa
y conector. Después de un rato ya está puesta en su sitio.

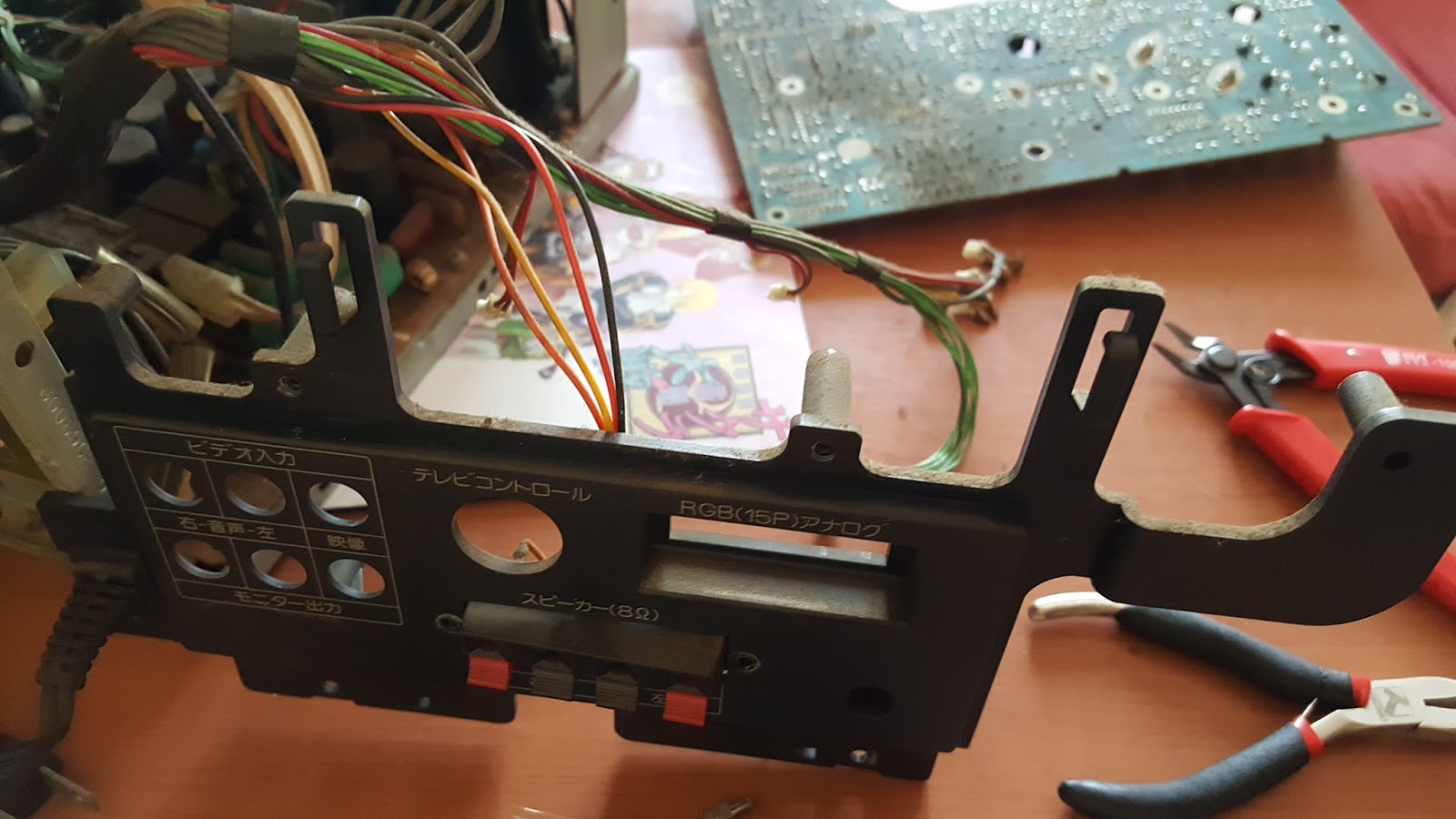

La placa trasera es lo último y quizás lo más
complicado de encajar por el plástico negro y porque la tapa ejerce presión
sobre ella y puede doblar cosas.
La dejamos apoyada en la mesa de momento, aquí había
como tres condensadores neutros.
Así queda.
La placa derecha también acabada ya se puede colocar.
Esto tiene pinta de ser lo que amplifica el sonido trasero de los altavoces.
Lo mismo: asegurar que no tenemos ningún conector que
falte por poner, última comprobación de condensadores y ya la colocamos en su
sitio. Presionar sin pasarse, es plástico.
Así queda todo montado y ya ponemos el flyback
Los cables intentando dejarlos por los pasadores,
realmente es un follón grande.
La placa de alimentación se sujeta por dos tornillos
al lateral del monitor y uno más a la placa de abajo, también las dos muescas
laterales tienen que encajar.
Ya podemos conectar la plaquita al tubo: volvemos a
poner la plancha protectora trasera, falta conectar el cable de masa, no te
puedes olvidar nada.
Conectamos todo a la última placa y dejamos un
espacio para poder conectar el cable de alimentación. Ponemos también la tapa
de plástico.
Soldamos el cable de masa a la placa del tubo.
Ya todo puesto podemos probar si funciona, vuelvo a
repasar todo otra vez, un fallo y adiós!
Lo aseguro todo repaso todos los tornillos, fijo la
parte trasera y ya podemos poner la tapa trasera.
Tiene muy mala ostia la tapa trasera, para volver a colocarla, pero al final lo consigo y ya le puedo poner la base.
Nos queda un detalle, la tapa frontal con un lado partido.
De momento lo dejare así, más adelante lo dejare más bonito.
Lo importante es no dejar la tapa dando vueltas por casa.
No queda perfecto, pero es funcional.
Se me olvidaba un detallito, ¿funciona?
Pues sí, funciona y además perfecto. El flayback no
tiene fugas, los altavoces externos funcionan perfectos.
15khz
24khz
24khz
15 khz.
Lo he tenido un par de horas encendido antes de
cerrarlo para ver cualquier posible fallo y todo perfecto.
Review rápida del monitor
Carga inmediata de imagen.
Guarda la configuración del canal, con el modelo 600
cada vez que lo encendías tenías que buscarlo.
No tiene configuración separada de 24 y 31khz, pero de
15 y 31, sí. La imagen está más bien centrada incluso que en el modelo 603.
Los altavoces externos suenan bastante decentemente,
mejor de lo que esperaba.
Mucho trabajo, además con algunas anécdotas.
