Sharp X68000 Super
Me encantan las revistas de la época. Te dan una visión única que con la (des) información de Internet nunca se puede conseguir.
Este modelo
básicamente es un pre XVI, ni más ni menos. Aunque lo justo sería decir que el
XVI es un aprovechamiento total del modelo Super, pero modificando: la placa
base principal, la forma externa de la torre derecha, el color del botón power
y manteniendo todo el resto tal cual.
Esta unidad
tenia medio disco destrozado y trabado en la unidad 0, el cual después de
sacarlo, a trozos, por supuesto dejo a la disquetera funcionando mal.
Modelo con 2 Mb
de serie.
El primero
modelo con Scsi de origen. La placa del conector scsi es 100% la misma que en
el XVI.
Este ordenador
está como a mí me gusta conseguirlos. Es un modelo sumamente bien conservado en
un estado que da gusto verlo. Lástima de los arañazos frontales intentando
sacar el disco con unas tenazas pero eso es mínimo, viendo el estado general.
Vamos a lo interesante.
Desmontarlo se hace como todos, sin nada especial, menos por ciertos detalles puñeteros que comparte con el XVI.
La placa inferior suya, ya limpiada y con Socket de pila.
Esta es la de un XVI que tengo para piezas, ¿diferencias? apenas ninguna. Es exactamente la misma al 99´8%, nomenclatura de chips incluida.
Hay alguna mínima diferencia en algún componente pequeño, pero muy mínima.
Aquí vemos el desastre del disco.
Aquí ya limpiado y sacado. Aunque no lo parezca, estas disqueteras rotas hacen una función muy importante y es necesario tener al menos una conectada, sin ella el ordenador no es capaz de funcionar ni desde el Hdd.
Aquí la placa de salida de vídeo de un XVI.
Y la del Super. Diferencias: ninguna ¿realmente poniendo la placa base principal de un XVI en un Super funcionaria el Super como un XVI? Puede ser que sí.
La fuente de alimentación y disqueteras son también las mismas que en un XVI. Con este Super tuve un problema tonto pero muy jodido. Sino te los conoces puede ser que el ordenador lo mandes a la basura o estantería.
La placa base principal no la saco porque esto es un XVI a 10 mhz y estoy seguro que tiene la misma guarrada que los XVI, por lo tanto lo siento pero como no es necesario, no saco la placa principal.
Aquí ya lo podéis ver arreglado todo: disquetera sustituida, modificación Atx con Molex para Aztecmonster.

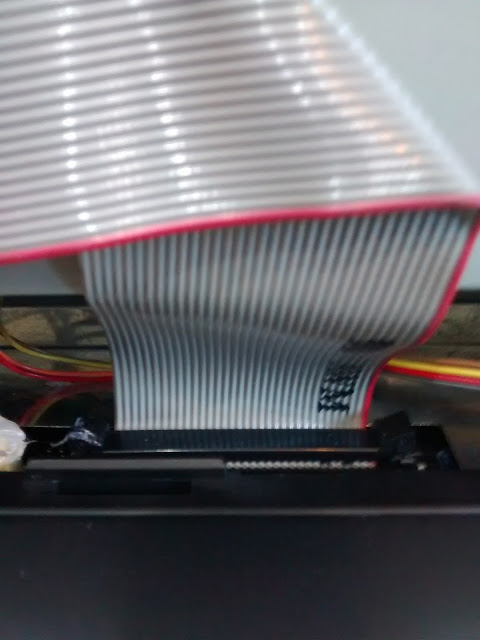

Esto es la manera más sencilla de ver el estado de un X68000. Si las fajas y cables están relucientes y conservan su color blanco o gris original es que el ordenador apenas ha tenido ningún uso. Creo que salta a la vista en las fotos y esto sin limpiar ni tocar nada. Así estaba recién abierto.
Y las chapas están relucientes y sin óxido.
