Pc Engine Lt, desmontaje y reparación.


Me han hecho un encargo y he traído una. Yo ya he tenido dos, de las cuales fallecieron ambas. Irónicamente, esta se ha traído como carcasa prácticamente y se mostrará en Retrobarcelona este fin de semana.

Las condiciones eran que que se traía pero sin saber si funcionaba. Bueno, sí, la pantalla funcionaba con toda seguridad pero quizá la consola... crucemos los dedos. Tenía un 5% de posibilidades de repararla. Los condensadores sólidos hacen estragos en estas consolas.

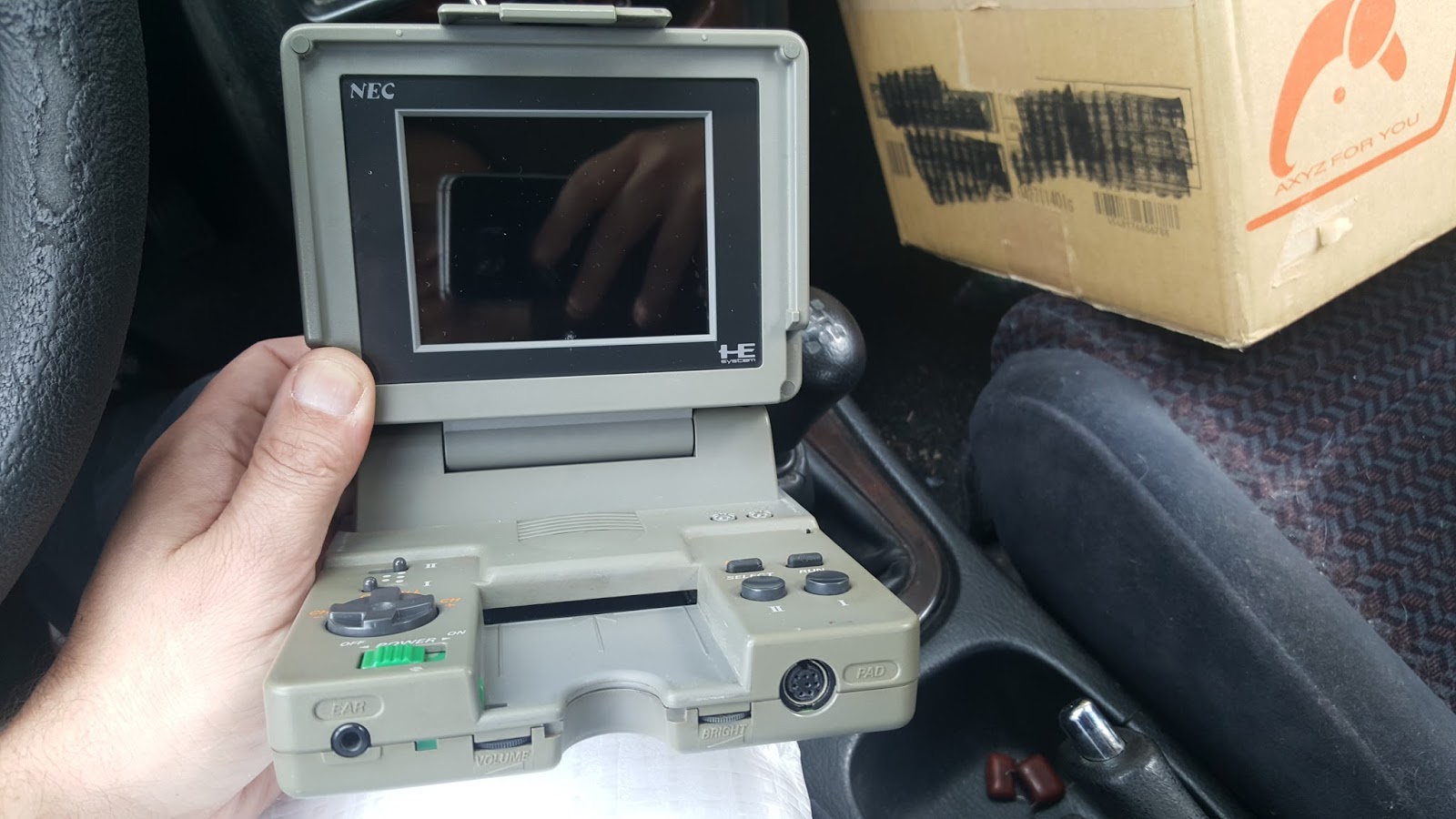

Acaba de llegar y lo primero siempre es abrirla. Encenderla con los capacitores en mal estado es cargársela más aún.


Además está bastante amarilla pero ésto no es nada que no haya arreglado antes.













Llegar a la placa base es muy sencillo: tienes cinco tornillos en la parte de abajo y los sacas pero te costará (no pasa nada, es solamente que hay un poco de adhesivo en la parte de la Hu-card que se engancha al chasis de la consola). Y las tres fajas, una de los mandos, y dos de la pantalla.


Aquí la tenemos! Realmente es una pasada. Pero  tienen los cojones de sacar una parte del frontal, de lo que sería el tamaño de una Pc engine para sacar la tarjeta.


La chapa protectora es lo primero que debemos sacar.


La parte de arriba, pantalla y bisagras.









Esta zona es la peor: es la alimentación de la pantalla y hay una bobina muy importante, si se jode te quedas sin pantalla. Por supuesto me he encontrado todos los condensadores podridos. Además toma de alimentación derecha y conector altavoz.

¿Por qué tiene para alimentación en lado derecho e izquierdo? Sencillo: lado izquierdo para usarla en un Scdrom2, lado derecho para usar en un maletín Ifu y, repito, en el tamaño de una Pc Engine.


Parte de abajo frontal: led de encendido, conector Jack de auriculares, rueda de volumen.


Lado frontal derecho: rueda brillo, conector de mando.



Frontal lateral derecho: conector de entrada de AV y botón al lado de entrada de vídeo/audio/consola.

Y subiendo un poco: sintonizador Tv mini, además de todo el conector de Hucard soldado en placa. Increíble.




Placa de mandos fuera, conector para poner una antena más potente.


Aquí ya tenemos la parte de abajo casi vacía.


En la pantalla hay cuatro tapones: para sacarlos una aguja de coser y fuera que van.


Aquí los tornillos.



Sacamos la tapa de arriba: después de sacar los tornillos se tiene que poner la pantalla medio abierta y ya tenemos la carcasa.


Ni engranajes de plástico ni porquerías. Veintiocho años después sigue cerrando y aguantando la pantalla como el primer día.


Sacando el bulón de la derecha, ya podemos sacar la parte superior.






Esto forma parte del engranaje de apertura:


Curioso: ¿sabías porque la Switch de Nintendo tiene ese margen negro? Pues mira una pantalla de hace 30 años y veras que es porque han puesto la pantalla más barata que han podido y tiene unos márgenes metálicos enormes.

La pantalla de 4´3" de esta consola cuando salió era sencillamente ciencia ficción aquí y lo de poner conectar cualquier cosa externa, más aun.



Y la tapa delantera de plástico:


Tiene también una tapa de plástico, para evitar malos contactos.


Para poner condensadores nuevos es una total y absoluta pesadilla.




Primero y antes de desmontarla entera puse condensadores nuevos.


Y este es el resultado:
