Sencillamente ni aparecen las Roms por lo tanto nada que hacer. Fantástico.
Nada más que
comentar del Megasd, salvo que Terraonion ya confirmó que esto se quedaba así.
Siempre
suelo mirar que hay por internet antes de escribir sobre algo, más
que nada para ver el nivel. Este trasto es muy raro de ver y es increíble la
información totalmente escasa, mala, de copia y pega que hay y los primeros
sitios en dar esta mala información, cualquier foro de Sega.
"Es que no he encontrado el precio de salida" Vamos con mirar cinco segundos ves que salió a 45.000 yenes. Ese es el nivel.
Este es el primer vistazo SERIO en castellano al segundo aparato más caro en llevar una máquina de Sega dentro, el primero también está comentado aquí: el Dc Divers 2000. Incluso el tercero, el desastroso Teradrive. Qué curioso, tantos bocazas en foros de Sega inventando cosas y escribiendo libros de risa y vergüenza ajena y yo aquí probando y comentando lo que ellos ni han tenido ni han visto nunca en una inmensa mayoría. Nivel de barra de bar se llama, esos son los Ejpertos de Sega de este país.
Aiwa CSD-GM1
Tenemos otro aparato licenciado y fuera totalmente de cualquier vinculación con Sega. Al menos externamente, como enseñaré luego.
En este solo veremos Sega en un modelo del mando. Tinen narices que usaran el horror del primer modelo de mando que va totalmente fatal.
Usaré esta foto para que se vea como es la caja externa.
En el
aparato ni en la caja veras un "Sega " en ningún sitio.
Solamente en otro modelo de mando que si pone un Sega en medio.
Se
podría pensar: "joder, han diseñado de cero un radiocasete para meter
la Mega". Pues no, no es así, la realidad es que es uno de tantos modelos
de Aiwa radiocasetes con un añadido.
Como hacía
siempre Sega, regalo por dos duros los derechos para poder comercializar, sin
poner ni su nombre una máquina con una Megadrive y Megacd y Aiwa
añadió un radiocasete y eso es lo que tenemos aquí.
Aiwa tenía una línea de radiocasetes con formas tamaños y líneas muy similares, los llamados CSD en su día y que todos tienen la misma estructura modular.
Por enseñar
algunos:
ＣＳＤ－ＥＸ０５Ｇ este con karaoke como el GM1:
CSD-ES100:
Pero como me
los conozco, aunque Sega no tenga nada que ver, dirán "sí, pero no
hay ninguno exactamente igual, se lo curraron".
XD ¿Seguro? XD.
CSD-EX110 modelo
exactamente igual. Además teníais ¿^^? uno en Wallapop por 10 euros.
Este
modelo es el mismo que el Gm1 pero sin Karaoke y encima se distribuyó por
Europa, América, Japón, pero es difícil encontrar uno.
Es que por no hacer ni se molestan en diseñar una caja de embalaje nueva. Ponen la misma tal cual, ponen que lleva la Megadrive y puerta. Si este lo pintamos como el Gm1 tendríamos un problema para diferenciarlos, porque salvo el conector del cable trasero y el Karaoke son casi totalmente idénticos.
¿Qué hicieron? Pillar este modelo y como el lector CD es similar al que usan las consolas, pues añadieron una placa con la consola abajo que se alimenta desde un cable del radiocasete a la consola. Un cable externo que hace de transferencia de datos y energía que va del CD a la placa de la consola y ya lo tenemos.
Es un añadido tan a saco que no hicieron ni bios propia: Laseractive y Wondermegas usan sus propias bios. Aquí ni eso, directamente "Megacd2 " y arreando.
Aquí la tenemos: como vemos el estado es sumamente bueno.
Incluso con
la pegatina de que esto sirve para juegos:
La palanca,
marca, de izquierda a derecha, off/cinta, radio, cd.... game.
Tienes que apagar totalmente la máquina para poner juegos, o sea: tienes que pasar de off/tape a game pasando por todas las otras. Inconvenientes: la palanca no tiene pinta de ser muy sólida y va bastante dura, como te pares mucho llegarás a “juego” y no aparecerá imagen. Tienes que hacerlo sin pararte y de CD a game hay como un escalón más grande, chapucero, sin más. Un botón para conectar o apagar toda la parte consola sería más lógico y menos cutre, el tacto endeble de la palanca da muy mal rollo.
Arriba volumen de micrófono, abajo izquierda balance y derecha volumen.
Slot de
cartucho quedando este bastante hacia afuera, pegatina arriba, en los
Laseractive es hacia abajo.
Esto me ha
matado: puedes hacer el mecanismo de la tapa del CD tipo Nec. Es decir: un botón,
subes tú la tapa y arriba tienes un tope que la aguanta y sabes que no
tendrás ningún problema nunca. O tipo Megacd2: botón, sube solo,
después lo bajas tú manualmente aunque se atasca el botón con
el tiempo en todos. Pero el diseño que usa el Aiwa es horrible:
¿Veis donde
pone "open" arriba? Como se ve no pone push ni nada. Vale, como vemos abajo tenemos que meter el dedo
dentro de esa ranura y tirar hacia arriba, pero ofrece mucha resistencia al
punto que los engranajes de plástico fácilmente se pueden romper.
Lo jodido es que para bajarlo es igual:
Lo bajamos
hasta esta altura más o menos y tiene que bajar solo, los crujidos que meten
los engranajes no me gustan un pelo va muy duro y forzado la tapa es muy
endeble, y además no cierra de manera mecánica con un pasador a presión
por lo que a lo que uses mucho te quedas con la tapa sin resistencia y con
algún diente roto.
Esto es lo
que es, un radiocasete de gama baja con un añadido, si quieres o piensas que es
otra cosa, pues no.
El asa
típica.
Y el cable,
después hablo de él.
Abajo el
conector de cable y la salida de vídeo, nunca se ha usado como se puede ver.
La tapa de
las pilas.

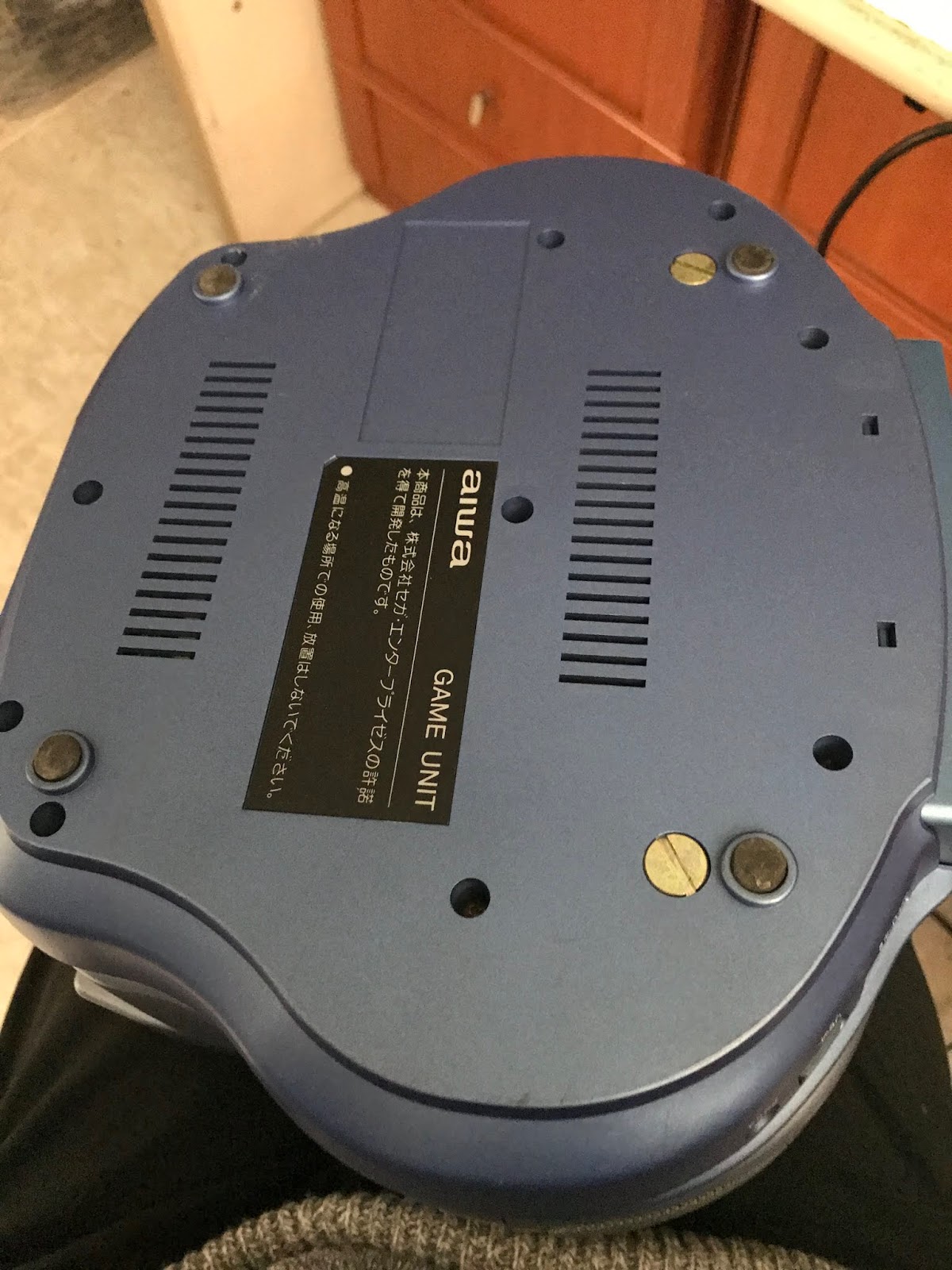

Vamos a lo
interesante que es la parte inferior.
Aflojamos
los dos tornillos grandes levantamos y tiramos hacia atrás.
Como vemos
en la parte inferior no hay nada más, los agujeros para los dos tornillos y los
dos traseros que ajustan. Y más tornillos oxidados.
Aquí tenemos
la parte inferior ya fuera.
Puede
parecer pequeña. Y más tornillos mal.
Como vemos
no es para nada pequeña.
El tacto es de plástico fino, no pesa mucho, si todo junto todo son unos 3´8kg, esto pesara 1 kilo y poco.
El frontal
está reforzado con metal, sería muy fácil romperlo sin él, buena
decisión.
La tapa de
abajo.
La parte
superior.
Y la placa,
al contrario que las chapuza de la Cdx y Wondermega1, lleva todo en una sola
placa con un buen diseño y calidad y parece fabricada/encargada a la propia
Sega.
Recordad que
aquí está todo, Mega y Megacd .
Podemos ver
los dos Motorolas en sus versiones cuadradas.
Esta placa
integra algunos componentes de la v1 Megadrive 2 pal.
M68K CPU: Motorola MC68HC000FN8
M68K memory: Sanyo LC331632M-12
Main ASIC: Sega 315-5660
Toshiba
84C00AU-6, el cuadrado con una T, el z80 vamos.
Sony CXA1645M
Y luego usa el chip de amplificación de audio
también de la V4, el Sega 315-5684
Vamos a probarla.
Si la encendemos de off/tape a game sin nada nos aparece la bios de Megacd2 sin ningún cambio, pone Megacd2 tal cual
Ponemos un
juego pero vamos al menú, para ver como es.
Normal y corriente.
Tenemos
abajo un led cuando carga el CD, y el botón de reset al lado, puerto de mando 2
y en lado contrario el 1.

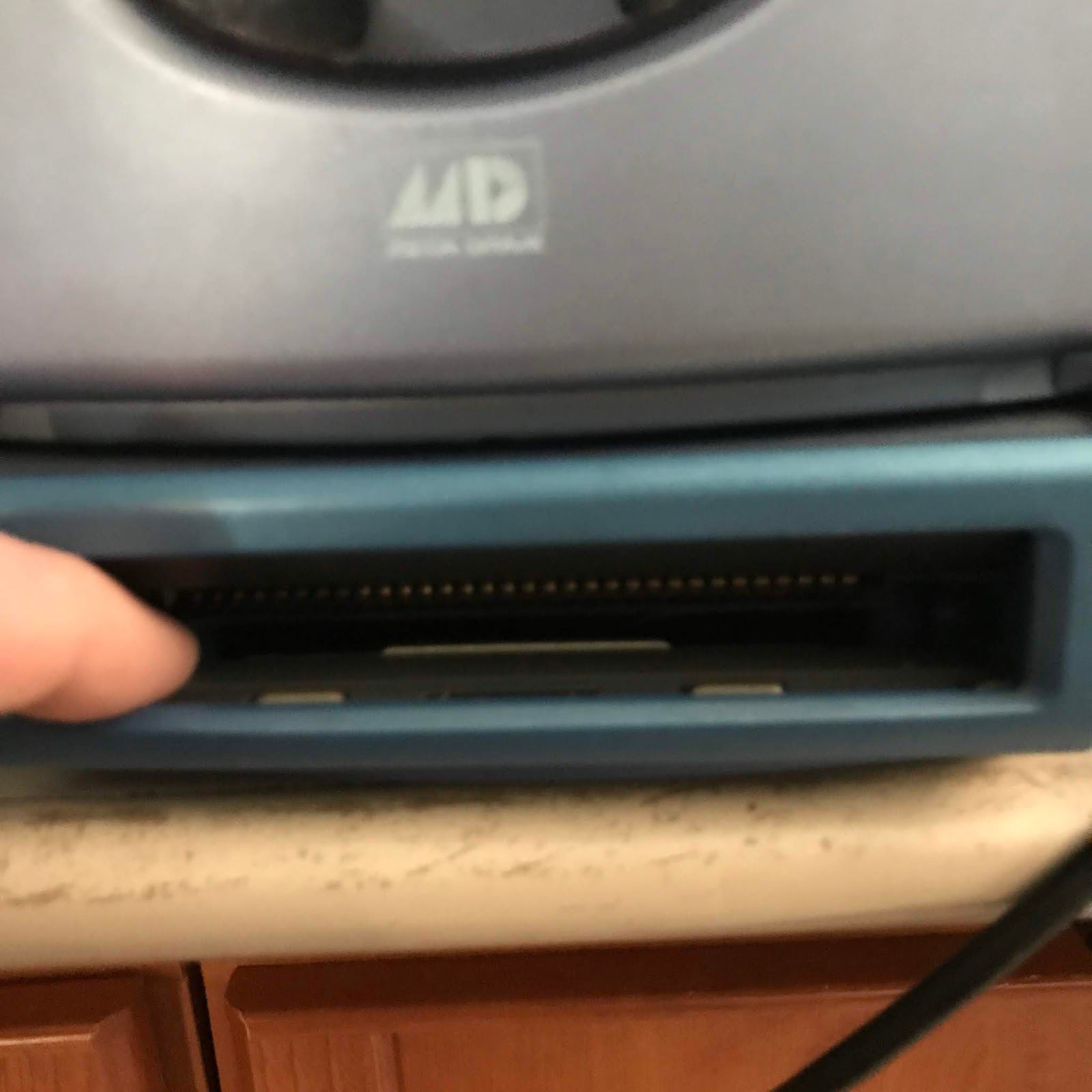

Cartuchos:
Solamente metemos hacia arriba y ya está.
Recordad que no podemos pasar por ejemplo de radio a la consola. Estemos donde estemos tenemos que apagar por completo y volver a llevar la palanca hasta game.
Por cierto no hay mecanismo de bloqueo del cartucho y cuidado porque queda muy hacia fuera:
También
tenemos siempre volumen por los altavoces en la tele y por el Euroconector Rgb,
también podemos usar la salida de auriculares.
El cable trasero es sencillamente cutre y una chapuza ponerlo por detrás, lo bueno es que es un DB25 estándar y lo mejor es que va de pin a pin, o sea pin1 de abajo al pin 1 de arriba así con todos, sin nada raro por medio.
Sencillamente los conectores del CD que tiene una Duo los pones en un conector externo y de paso en dos pones la alimentación eso es este cable.
Veamos, hay una lógica en hacer las cosas bien y en hacerlas mal.
Si yo hago las cosas mal es esto mismo así de claro, si las hago bien tengo dos opciones lógicas.
1. Todo junto y modifico el radiocasete o hago uno de cero, nada de cables externos y guarradas todo dentro sin poderse separar una pieza, un diseño diferente de la tapa del CD y un botón de encendido lógico para la parte consola.
2. Si haces la placa separada al menos dame la oportunidad de poderla alimentar externamente, porque si un día se rompe la fuente del radiocasete me quedo sin las dos cosas, tan fácil como un circuito de alimentación y un conector atrás, punto.
El único
motivo en esta máquina para que la placa de abajo sea aparte, es que era
muchísimo más barato, pero si haces las cosas no para que estén bien sino para
ahorrar dinero, haces chapuzas y este diseño es una chapuza enorme.
Es que incluso le haces internamente un conector por la parte de abajo del radiocasete y otro en la placa de abajo, y ale, te ahorras esta cutrez. Punto.
Resumiendo:
te pillas la placa de abajo, le miras donde están los pines de alimentación le
enchufas un transformador y tienes una Megadrive, buscas los pines del CD los
adaptas a un CD y tendrás Megacd, eso es todo. Que no sería tampoco muy
sencillo.
Calidad de imagen
Si mi Laseractive Rgb es un 9-9,5, mis Pc Engine varias con Rgb son entre un 8-9´5 con placas Rgb de calidad y viendo este GM1 en la tele de 21" Sony Trinitron, probando varios juegos, intentando evitar los colores mierdosos típicos de la consola en lo posible, este Aiwa seria un 6´5-7 como mucho. Comparando el nivel es parecido al de una consola normal Megadrive 2 que son algo peor que los primeros modelos.
La imagen
del Aiwa es claramente inferior, peor definida y con colores más clareados,
peor definidas las líneas y se pierde la poca fuerza que pueden tener los
colores. Además en el Aiwa es la Sony 21” y el Laseractive es en la Sony de
25" que al ser más grande pierde definición.
En esta
imagen se nota muchísimo la borrosidad y falta de definición que es la calidad más
normal en consolas Megadrive, (cuando dicen lo bien que se ve la Megadrive por Rgb
me entra la risa).
Aiwa:
Sonido
Desde el Aiwa así-así. Como es normal las membranas de los altavoces estarán jodidas por el tiempo. Por el cable euroconector bien, y por la salida auriculares mejor. Comparar audio con el Laseractive con salida digital para los CD y bueno el mejor chip de audio de Megadrive, sería absurdo, sencillamente le da 1.000 vueltas el Laser al Aiwa.Y de paso lijo los tornillos y los que están muy mal los pongo nuevos, solo es estético en la cabeza del tornillo, pero quedan muy feos los tornillos en ese estado.
De paso una buena limpieza.
Pero
tengo una sorpresa, no desmontaré "este" radiocasete, pero sí que lo desmontaré...

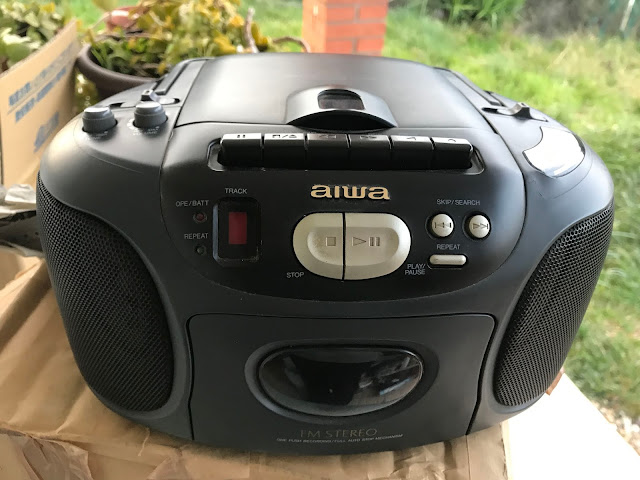

Hay unos cuantos en Japón, alguno en Sur América y uno a 10 minutos de mi casa, el único por Europa. Increíble pero cierto.
Pues aquí está, un montón de piezas de recambio de todo tipo externas e internas a precio de menú de bar, para una de las maquinas más caras que hay. Es lo que tiene informarse y aprender, primero que puedes hablar y a la vez cerrar muchas bocas, incluso de cosas que no te interesan.
Además el estado es buenísimo.

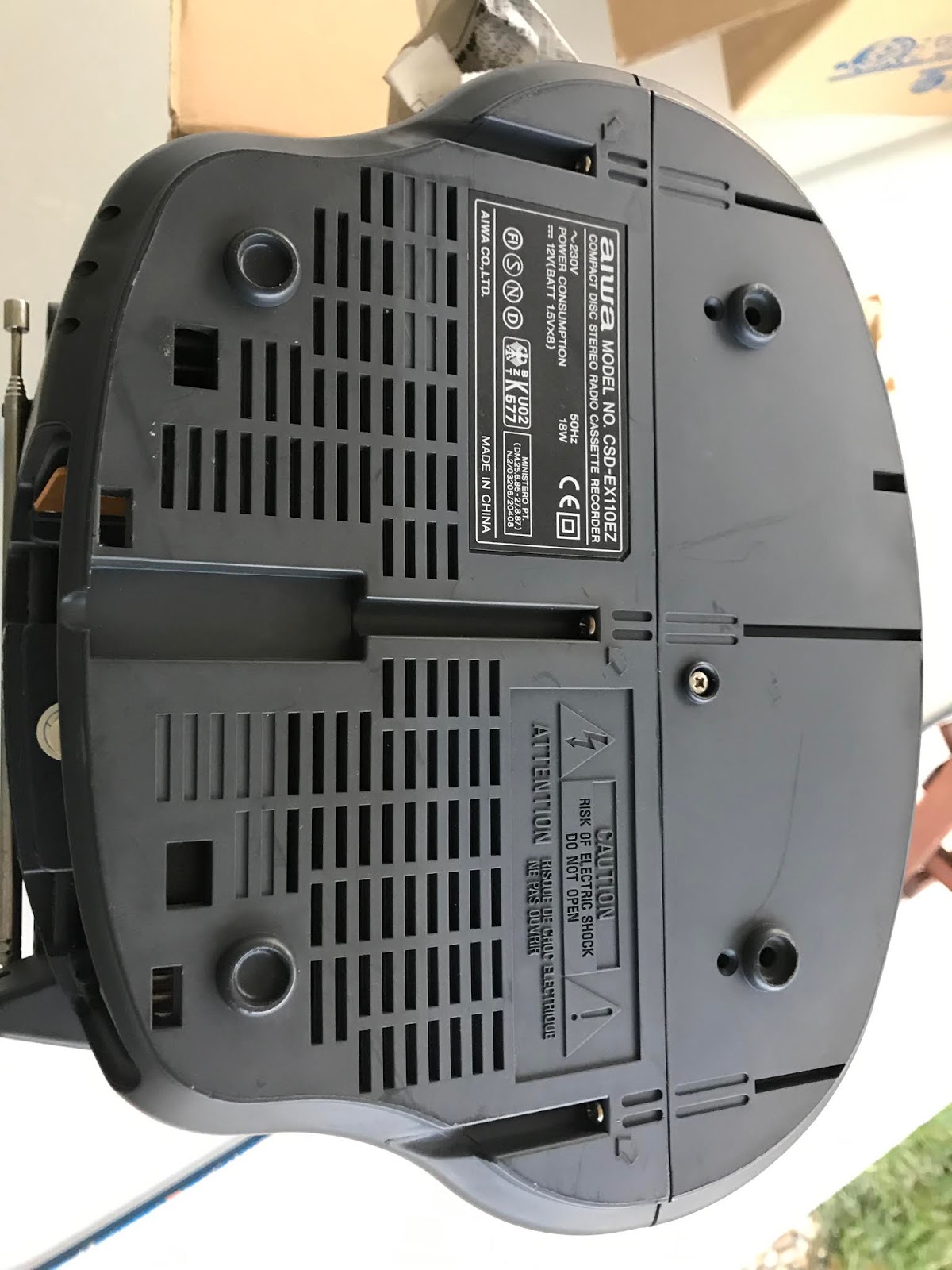

Cosas muy
sorprendente, como que conserva los agujeros de los anclajes traseros y los
agujeros delanteros para fijar para la placa de Mega. Sencillamente el molde es
el mismo que se usó en el GSM1.
Mismo lector
mismo mecanismo, mismo todo, tanto de forma como de diseño.
Los moldes
son exactamente los mismos.
Una sorpresa
más: las cintas de casete en Japón giraban a la izquierda y aquí como vemos por
el botón no lo han cambiado, o sea que el mecanismo es exactamente el mismo.
Como vemos
hasta las dos pegatinas de dentro del cajetín de pilas, están exactamente
iguales colocadas 100% igual.

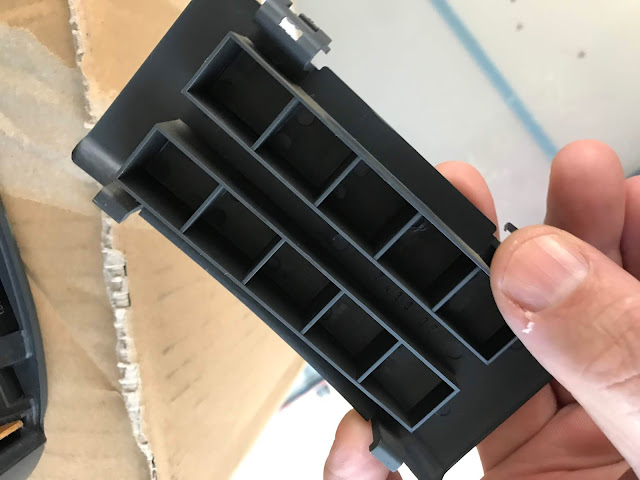

Tapa de
pilas:
No tiene tuerca
interna, pero la carcasa tiene el agujero exactamente igual al GM1.
Y ahora voy
a destriparlo para ver y conservar todas las piezas para recambio del GSM1.
La antena es
un solo tornillo.
Como vemos
mantiene hasta la forma de dónde va el conector del cable y la pegatina del
Gsm1. Como digo han usado el mismo molde para las dos carcasas.
Sacamos
todos los tornillos y solo tenemos que tirar hacia atrás, sin resistencia es
solo una guía.
Por ejemplo solamente sacando este transformador y poniéndolo en el GSM1 lo tendríamos funcionando a 220v. Se ven las guías del CD en la parte superior.
El segundo módulo
todo en una pieza, es el CD.
Para el CD solo hay que descontar los conectores y tirar hacia atrás.
Y sale de
una sola pieza, todo, mecanismo eléctrico, placa electrónica, mecanismo de la
tapa. Toda la parte mecánica de mecanismo de tapa, lector y láser, se
puede aprovechar en el GSM1 la electrónica se tendría que investigar.
Y la parte
delantera, donde tenemos todo el frontal: altavoces, mecanismo casete,
electrónica, sintonizador de radio.
Por esto
tienen tan mal tacto las palancas de arriba.
Porque usan
esto desde el botón de arriba al conector en sí mismo que esta abajo del
todo, esto si se rompiera en el GSM1, aquí tienes recambio.
Si retiramos
esa placa tenemos acceso al altavoz.
Como son
tres trozos se vuelven a unir, dejo solo un par de tornillos y ya sabemos que
tenemos un montón de recambio de todo tipo a precio de 10 euros^^.
Vuelvo a unir las tres partes, lo que es sumamente sencillo y podemos guardarlo para ser donante en un futuro, quien diría, puedes tener recambio a montones, de una de las máquinas más caras que haya precio de risa y encima me encuentro con uno al lado de casa, ver para creer. Los botones y tornillos los guardo aparte.
Y ahora que más
de uno dos y tres en foros de Sega aprendan a como se comenta y se hace un
análisis de algo que es raro de verdad, dando información real y de
calidad, contrastada con el aparato delante y sabiendo exactamente de qué se
habla, no la mierda apestosa de información de libros y foros que hay por
aquí.
Se puede criticar lo que se quiera, pero hago todos los análisis con las cosas delante, con argumentos basados en hechos y sabiendo de lo que hablo pudiéndome equivocar claro, pero ya es muchísimo más de lo que nadie aquí hace.
Gracias a David, sin él este artículo no hubiera sido posible.
